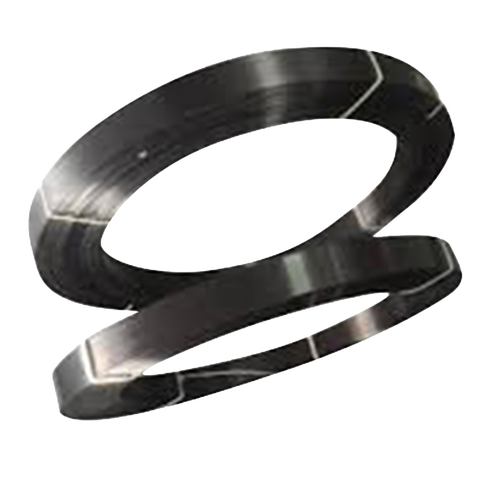

Sika® CarboDur® S
Sika® CarboDur® S-plattor är pultruderade kolfiberförstärkta polymerlaminat (CFRP), avsedda för förstärkning av betong, trä, murverk, stål och fiberförstärkta polymerkonstruktioner. Plattorna är fästa vid konstruktionen som externt fäst armering med Sikadur®-30 epoxihartsbaserat lim för normala temperaturer, eller Sikadur®-30 LP epoxihartsbaserat lim för förhöjda temperaturer under applicering eller service. Se relevant produktdatablad för mer detaljerad information om vart och ett av dessa lim.
- Mycket kostnadseffektivt jämfört med traditionella förstärkningstekniker
- Snabb applicering ökar produktiviteten, sparar tid och minskar störningar
- Förbättrar en konstruktions livslängd
- Korrosionsbeständig
- Mycket hög hållfasthet
- Utmärkt hållbarhet och utmattningsbeständighet
- Upp till 250 m långa, inga fogar krävs
- Enkel transport som rulle
- Låg systemtjocklek, enkelt utförande av plattkorsningar och korsningar
- Låg densitet för minimal extra vikt
- Lätt, mycket enkel att installera, särskilt ovanför (utan tillfälligt stöd)
- Släta kanter utan exponerade fibrer tack vare tillverkning genom pultrudering
- Omfattande tester och godkännanden tillgängliga från många länder världen över
Användning
Sika® CarboDur® S används som armeringsplatta för externt bundna strukturella förstärkningssystem på betong, murverk, trä, stål och armerade polymerunderlag. Externt bundna strukturella förstärkningssystem används för:- Förbättra bärförmågan eller duktiliteten hos konstruktionsdelar
- Öka böjbelastningskapaciteten hos element och konstruktioner
- Förbättra utmattningshållfastheten
- Minska spänningen på stålarmering
- Strukturell uppgradering av svaga betongelement eller konstruktioner
- Ersätta saknad stålarmering
- Ändra konstruktionssystemet (borttagning av golv- eller väggsektioner)
- Reparera konstruktionselement efter skador (fordonskollision, brand, jordbävning)
- Förbättra slaghållfastheten
- Passiv förstärkning för skydd mot seismiska händelser
- En specialiserad byggnadsingenjör måste konsulteras för alla beräkningar av strukturell förstärkning
- Produkten får endast användas av erfarna yrkespersoner
Fördelar
- Mycket kostnadseffektivt jämfört med traditionella förstärkningstekniker
- Snabb applicering ökar produktiviteten, sparar tid och minskar störningar
- Förbättrar en konstruktions livslängd
- Korrosionsbeständig
- Mycket hög hållfasthet
- Utmärkt hållbarhet och utmattningsbeständighet
- Upp till 250 m långa, inga fogar krävs
- Enkel transport som rulle
- Låg systemtjocklek, enkelt utförande av plattkorsningar och korsningar
- Låg densitet för minimal extra vikt
- Lätt, mycket enkel att installera, särskilt ovanför (utan tillfälligt stöd)
- Släta kanter utan exponerade fibrer tack vare tillverkning genom pultrudering
- Omfattande tester och godkännanden tillgängliga från många länder världen över
Förpackning
Kapas till rätt storlek enligt följande i engångskartongförpackningar.

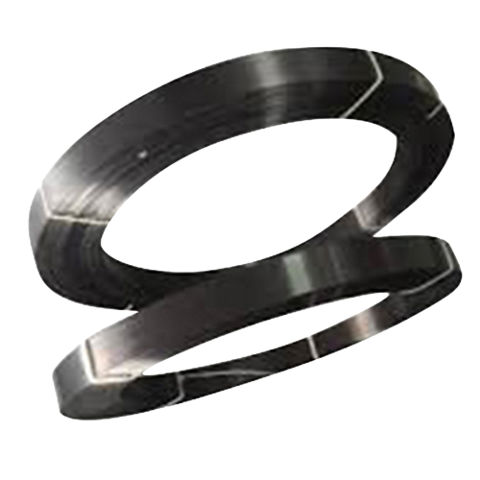

Levereras i rullar om 250 m i engångskartongförpackningar.
Se aktuell prislista för tillgängliga förpackningsvarianter.
Färg
Svart
Produktinformation
MILJÖINFORMATION
För produktens bedömningar i byggkriteriesystemet se Miljöappen.
Här hittar du även information om b.la. EC1, M1, länk till byggvarudeklaration, säkerhetsdatablad m.m.
Miljöappen kan också nås genom att skriva in www.sikamiljoapp.se i din webläsare.
GODKÄNNANDEN / STANDARDER
-
European Technical Assesment 21/0276 30/06/2021 EN
-
Czech Republic: Technical Approval, ITC, Nr. STO-AO 224-1012/2020/a
-
Actions onstructures NF EN 1991-1, Sika® Carbodur®, Avis, Test
Report No. 3.3/20-1021_ V3 -
Certificate of Technical Valuation, CSLLPP, Certificate No. 259/2023
-
National Technical Assessment, Sika CarboDur® kit, ITB, Approval No. ITB-KOT-2018/0414 v.3
-
Technical Approval Sika CarboDur, Nr. IBDiM-KOT-2019-0361 v.5
-
Technical Agreement, CTPC, No. 016-01/615-2025
-
Russia: Technical Certificate Sika® CarboDur®S, No. 6476-22
-
Test Report, University of Belgrade, No. 270/2019
-
Slovakia: Technical Assessment, TSUS, No. SK04-ZSV-2669
-
Technical Approval, DIT, No. N604R/25
-
Test Report, Ministry of Regional Development (Ukraine), No. ЗНТ–219–2167.13-001
Hållbarhet
5 år från produktionsdatum
Lagringsförhållanden
Förvara i originalförpackning, oöppnad, förseglad och oskadad, torrt och torrt vid temperaturer på högst +50°C. Skydda mot direkt solljus.
Transportera endast i originalförpackningen eller på annat sätt tillräckligt skyddad mot mekaniska skador.
Densitet
1.60 g/cm³
Dimensioner
| Sika® CarboDur® S | Bredd | Tjocklek | Tvärsnittsarea |
| 512 | 50 mm | 1.2 mm | 60 mm2 |
| 514 | 50 mm | 1.4 mm | 70 mm2 |
| 614 | 60 mm | 1.4 mm | 84 mm2 |
| 626 | 60 mm | 2.6 mm | 156 mm2 |
| 812 | 80 mm | 1.2 mm | 96 mm2 |
| 814 | 80 mm | 1.4 mm | 112 mm2 |
| 914 | 90 mm | 1.4 mm | 126 mm2 |
| 1012 | 100 mm | 1.2 mm | 120 mm2 |
| 1014 | 100 mm | 1.4 mm | 140 mm2 |
| 1214 | 120 mm | 1.4 mm | 168 mm2 |
| 1512 | 150 mm | 1.2 mm | 180 mm2 |
| 1514 | 150 mm | 1.4 mm | 210 mm2 |
Välj dimensioner enligt det lokala Sikas produktsortiment.
Fibervolym innehåll
> 68%
Systemstruktur
Systemuppbyggnaden och konfigurationen som beskrivs måste följas fullständigt och får inte ändras.
| Hartslim | Sikadur®-30 eller Sikadur®-30 LP |
| Strukturförstärkande kolfiber plattor | Sika® CarboDur® S |
För detaljerad information om Sikadur®-30 eller Sikadur®-30 LP, tillsammans med detaljer om harts- och plattapplikationer, se de individuella produktdatabladen och referens: Sika metodbeskrivning 850 41 05 Sika® CarboDur®-system.
Laminat Draghållfasthet
| Medelvärde | 3300 N/mm² |
| 5% karakteristik | 3100 N/mm² |
| Medelvärde | 3100 N/mm² |
| 5% karakteristik | 2900 N/mm² |
| Medelvärde | 3100 N/mm² |
| Karakteristisk (ACI 440.2R) | 2900 N/mm² |
Laminat Elasticitetsmodul
| Medelvärde | 170 kN/mm² |
| Medelvärde | 170 kN/mm² |
| 5% karakteristik | 165 kN/mm² |
| Medelvärde | 165 kN/mm² |
Laminat Brottöjning
| Medelvärde | 1.90% |
| Medelvärde | 1.80% |
Härdningshastighet
| > +95°C | (EN 61006) |
Applikation
Förbrukning
| Bredd på Sika® CarboDur® S-banden | Typisk förbrukning av Sikadur®-30 |
| 50 mm | 0.20−0.28 kg/m |
| 60 mm | 0.24−0.32 kg/m |
| 80 mm | 0.32−0.44 kg/m |
| 90 mm | 0.40−0.56 kg/m |
| 100 mm | 0.44−0.64 kg/m |
| 120 mm | 0.45−0.80 kg/m |
| 150 mm | 0.68−1.00 kg/m |
Förbrukningsåtgång
Obs: Förbrukningen avser endast standardapplikationer. Grova eller ojämna underlag, plattkorsningar, förlust och spill kan leda till en högre limförbrukning på upp till 20%.
UNDERLAGETS KVALITET
Sika® CarboDur® S utvändigt monterade mot betongytan
Rekommenderad minsta draghållfasthet för betong efter ytbehandling:
- Medelvärde: 2,0 N/mm2
- Minimum: 1,5 N/mm2
Betongens effektiva draghållfasthet efter ytbehandling måste verifieras. Om betongens draghållfasthet understiger de angivna minimikraven finns alternativa Sika-lösningar tillgängliga:
- Sika® CarboDur® appliceras i spår som nära ytmonterad (NSM) armering
- SikaWrap®-vävar: Se produktdatabladet för SikaWrap®-vävarna
Betongen måste generellt vara äldre än 28 dagar (beroende på härdningsförhållanden och betongtyp).
Sika® CarboDur® S utvändigt monterad mot andra underlag
För applicering av Sika® CarboDur®-band på alla andra underlag (tegel, sten, stål, trä, fiberförstärkt polymer) se Ref: Sikas metodbeskrivning 850 41 05 Sika® CarboDur®-system. Kontakta Sikas tekniska service för detaljerad rådgivning.
FÖRBEREDELSER AV UNDERLAGET
Rengör och förbered betongen för att uppnå en cementfri, föroreningsfri och öppen texturerad yta.
Se Ref: Sika Method Statement 850 41 05 Sika® CarboDur® System för ytterligare information.
APPLICERING
VIKTIGT
Applicering av utbildad personal
Appliceringen av denna produkt får endast utföras av en applikatöt som är utbildad eller godkänd av Sika. Applikatören måste också ha erfarenhet av denna typ av applicering.
VIKTIGT
Följ installationsprocedurerna noggrant
Följ noggrant installationsprocedurerna som definieras i metodbeskrivningar, applikationsmanualer och arbetsinstruktioner, vilka alltid måste anpassas till de faktiska förhållandena på platsen.
VIKTIGT
Exponering för UV-strålning eller väderpåverkan
Produkten är inte resistent mot permanent UV-strålning eller väderpåverkan.
Kontakta Sikas tekniska service för mer information.
Maximal driftstemperatur
Obs: Maximal tillåten kontinuerlig driftstemperatur är cirka +50°C. Vid användning av Sika® CarboHeater 2 för härdning av Sikadur®-30 LP kan den maximala kontinuerliga driftstemperaturen ökas till +80°C. Se Sikas metodbeskrivning 850 41 05 Sika® CarboDur® System och kontakta Sikas tekniska service för detaljerad rådgivning.
Vänligen se relevanta produktdatablad och metodbeskrivning:
- Produktdatablad för Sikadur®-30
- Produktdatablad för Sikadur®-30 LP
- Sikas metodbeskrivning 850 41 05 Sika® CarboDur® System
