Sika® FloorJoint PB-30 PD
Sika® FloorJoint PB-30 PD är ett prefabricerat golvfogsystem av kolfiberförstärkt polymer (CFRP). Det har hög mekanisk motståndskraft och är konstruerat för normalt till medelsvårt slitage. Dess vågliknande fogkonstruktion förbättrar lastfördelningen och minimerar vibrationer orsakade av direkt biltrafik. Systemet används för underlagsfogar med en bredd på 0 mm till 60 mm.
- Slipbar profil för jämn integrering i golvytan
- Minskar vibrationer vid direkt biltrafik
- Värmeutvidgningskoefficient liknande hartsbaserade golv
- Lätt att installera
- Lätt att reparera
- Kort driftstopp - öppen för trafik efter 24 timmar
- Vattentät systemdesign (valfritt)
- Mycket god motståndskraft mot specifika kemikalier
- Icke-korroderande
- Mycket god mekanisk motståndskraft
System Structure
Användning
Sika® FloorJoint PB-30 PD används som golvfogsystem för nybyggda och renoverade fogar i betong eller betonggolv i:- Parkeringsdäck och ramper inomhus
- Systemet får endast användas av erfarna yrkesmän.
Fördelar
- Slipbar profil för jämn integrering i golvytan
- Minskar vibrationer vid direkt biltrafik
- Värmeutvidgningskoefficient liknande hartsbaserade golv
- Lätt att installera
- Lätt att reparera
- Kort driftstopp - öppen för trafik efter 24 timmar
- Vattentät systemdesign (valfritt)
- Mycket god motståndskraft mot specifika kemikalier
- Icke-korroderande
- Mycket god mekanisk motståndskraft
System Details
MILJÖINFORMATION
För produktens bedömningar i byggkriteriesystemet se Miljöappen.
Här hittar du även information om b.la. EC1, M1, länk till byggvarudeklaration, säkerhetsdatablad m.m.
Miljöappen kan också nås genom att skriva in www.sikamiljoapp.se i din webläsare.

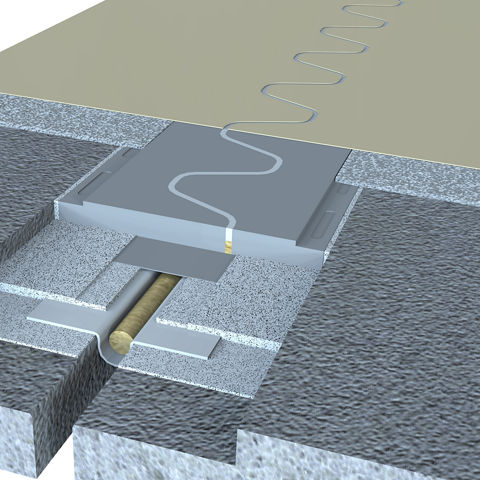

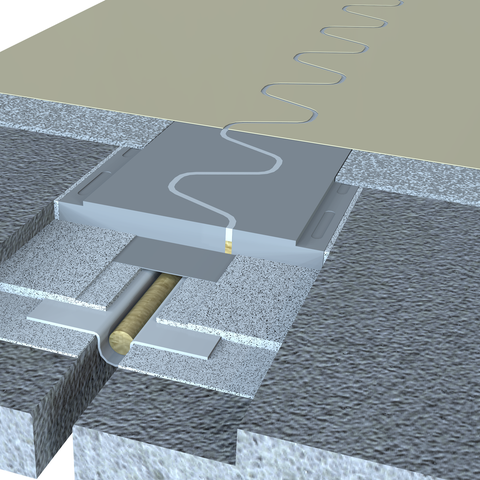

Systemstruktur
Sika® FloorJoint PB-30 PD
| Produkt | Lager | |
| 1. | Vattentätande membran | Sikadur®-30 Sikadur®-31+ Sikadur-Combiflex® CF Adhesive Normal Sikadur-Combiflex® SG-10 P |
| 2. | Bottningslist | Sika® backing rod, anpassad storlek efter fogbredd |
| 3. | Lim | Sikadur®-30 Sikadur®-31+ Sikadur-Combiflex® CF Adhesive Normal |
| 4. | Golvfogspanel | Sika® FloorJoint PD |
| 5. | Primer | Sikafloor®-150 Sikafloor®-150 Plus Sikafloor®-151 Sikafloor®-1590 |
| 6. | Slitskikt | Sikafloor®-377 Fullströas till överskott med kvartssand |
| 7. | Ytskikt | Sikafloor®-359 N |
Kemisk bas
Golvfogspanel: kolfiberförstärkt polymer
Brandbeständighet
| Bfl-s1 (polymermaterial i panelen) | (EN 13501-1) |
Kemisk resistens
Resistent mot många kemikalier. Kontakta Sikas tekniska service för specifik information.
Fogutformning
VIKTIGT
Skador på grund av överskriden positiv fogrörelsekapacitet
Om den maximala positiva fogrörelsekapaciteten överskrids kan det leda till att tänderna på Sika® FloorJoint-panelen tappar sitt stöd, vilket ökar risken för skador.
- Överskrid inte den maximala positiva fogrörelsekapaciteten.
Brott i fogmassan
Obs! Fogmassan kan gå sönder vid en positiv fogrörelse mellan 10 mm och 15 mm. Brottet kommer dock inte att påverka produktens tekniska prestanda. Syftet med fogmassan är att minska smutsuppsamling i fogen, inte att ge vattentäthet.
- Om en vattentät fogkonstruktion krävs, installera Sikadur-Combiflex® SG-systemet under Sika® FloorJoint-panelen.
| Springbredd | Positiv fogrörelse | Negativ fogrörelse |
| 0 mm | +40.0 mm | -0 mm |
| 5 mm | +37.5 mm | -5 mm |
| 10 mm | +35.0 mm | -5 mm |
| 15 mm | +32.5 mm | -5 mm |
| 20 mm | +30.0 mm | -5 mm |
| 25 mm | +27.5 mm | -5 mm |
| 30 mm | +25.0 mm | -5 mm |
| 35 mm | +22.5 mm | -5 mm |
| 40 mm | +20.0 mm | -5 mm |
| 45 mm | +17.5 mm | -5 mm |
| 50 mm | +15.0 mm | -5 mm |
| 55 mm | +12.5 mm | -5 mm |
| 60 mm | +10.0 mm | -5 mm |
Spaltbredd avser bredden på springan i betongen under Sika® FloorJoint-panelen under installationen.
Positiv fogrörelse är hur mycket springan kan öppnas, jämfört med dess ursprungliga bredd under installationen av Sika® FloorJoint-panelen.
Negativ fogrörelse är hur mycket springan kan stängas, jämfört med dess ursprungliga bredd under installationen av Sika® FloorJoint-panelen.
Applikation
Omgivande lufttemperatur
| Maximum | +25 °C |
| Minimum | +15 °C |
Se även de enskilda produktdatabladen.
Relativ luftfuktighet
Maximum | 80 % |
Daggpunkt
Se upp för kondens. Underlaget och den ohärdade applicerade produkten måste vara minst +3 °C över daggpunkten för att minska risken för kondens eller avblomning på ytan av den applicerade produkten. Låga temperaturer och hög luftfuktighet ökar sannolikheten för avblomning.
Underlagets temperatur
| Maximum | +25 °C |
| Minimum | +15 °C |
Se även de enskilda produktdatabladen.
Väntetid/Övermålning
Vid användning av Sikafloor®-1590, se det individuella produktdatabladet för specifik information om väntetid till överbeläggning.
Väntetid innan applicering av lim och Sika® FloorJoint-panelen på vattentätningsskiktet
| Underlags temperatur | Minimum | Maximum |
| +10 °C | 24 timmar | 14 dagar |
| +20 °C | 12 timmar | 10 dagar |
| +30 °C | 8 timmar | 7 dagar |
Väntetid före slipning och applicering av slitskiktet på den installerade Sika® FloorJoint-panelen
| Underlags temperatur | Minimum | Maximum |
| +10 °C | 17 timmar | 3 dagar |
| +20 °C | 9 timmar | 2 dagar |
| +30 °C | 7 timmar | 1 dag |
Väntetid före slipning och applicering av toppskiktet på slitskiktet
| Underlags temperatur | Minimum | Maximum |
| +10 °C | 24 timmar | 48 timmar |
| +20 °C | 12 timmar | 24 timmar |
| +30 °C | 5 timmar | 16 timmar |
Note: Times are approximate and will be affected by changing ambient conditions, particularly temperature and relative humidity.
Applicerad produkt, färdig att använda
| Temperatur | FGångtrafik | Lätt trafik | Fullt uthärdad |
| +10 °C | 48 timmar | 72 timmar | 7 dagar |
| +20 °C | 24 timmar | 30 timmar | 5 dagar |
| +30 °C | 16 timmar | 24 timmar | 4 dagar |
Obs: Tiderna är ungefärliga och kan påverkas av förändrade omgivningsförhållanden, särskilt temperatur och relativ luftfuktighet.
Förbrukning
| Skikt | Produkt | Åtgång |
| Vattentätande membran | Sikadur®-30 Sikadur®-31+ Sikadur-Combiflex® CF Adhesive Normal Sikadur-Combiflex® SG-10 P | 1.2 kg/m 1 m/m |
| Bottningslist | Sika® backing rod (storlek enligt fogbredd) | 1 m/m |
| Lim | Sikadur®-30 Sikadur®-31+ Sikadur-Combiflex® CF Adhesive Normal | 3–5 kg per löpmeter (beroende på urskärningens djup) |
| Fogpanel | Sika® FloorJoint PD fogad med Sikaflex® PRO-3 | 1 styck per 1,195 linjära meter |
| Primer | Sikafloor®-150 Sikafloor®-150 Plus Sikafloor®-151 Sikafloor®-1590 | 0.3–0.5 kg/m² |
| Slitskikt | Sikafloor®-377 Ströas till överskott med kvartssand 0.7–1.2 mm1 | 1.5–1.8 kg/m² 4.0–6.0 kg/m² |
| Ytskikt | Sikafloor®-359 N | 0.9 kg/m² |
Förbrukningen definieras per m foglängd eller per m2 fogyta.
Obs! Förbrukningsdata är teoretiska och inkluderar inte ytterligare material på grund av ytporositet, ytprofil, variationer i nivå, spill eller andra variationer. Applicera produkten på ett testområde för att beräkna den exakta förbrukningen för de specifika underlagsförhållandena och den föreslagna appliceringsutrustningen.
