Sika® CarboDur® M

Sika® CarboDur® M

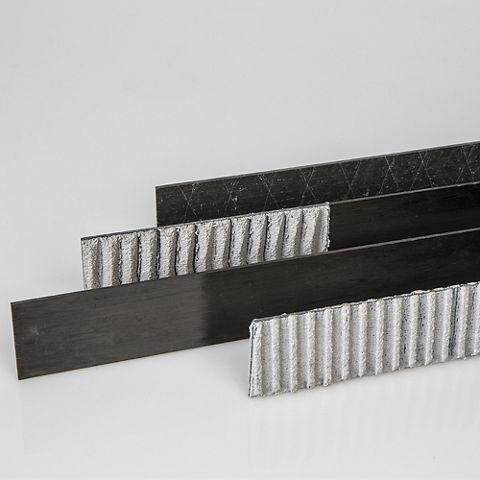

Kolfiberband med ett runt tvärsnitt för konstruktiv förstärkning som en del av ett Sika CarboDur®-system

Sika® CarboDur® M-banden utgörs av kolfiberlaminat (CFRP) med ett runt tvärsnitt för förstärkning av konstruktioner av betong, trä, murverk, stål och fiberförstärkta polymerstrukturer.
Sika® CarboDur® M-banden limmas på konstruktionen som utanpåliggande förstärkning med hjälp av det epoxihartsbaserade limmet Sikadur® -30 eller Sikadur®-30 LP epoxihartsbaserat lim för höga temperaturer under applicering och/eller service. Se relevant produktdatablad för mer detaljerad information om vart och ett av dessa lim.

  • En kombination av mycket hög hållfasthet och stelhet
  • Rostar inte
  • Mycket hög beständighet och motståndskraft mot utmattning
  • Obegränsade längder, inga fogar behöv
  • Tunt system, banden kan lätt korsas
  • Lätt att transportera (rullar)
  • Låg vikt, mycket enkelt att installera, särskilt på undersidan av tak (utan tillfälligt stöd)
  • Minimal förbehandling av banden, kan appliceras i flera skikt
  • Släta kanter utan några utstickande fibrer som ett resultat av tillverkning genom profildragning
  • Testad och godkänd i många länder i världen
Produktdatablad Visa alla dokument

Användning

Sika® CarboDur® system används för att förbättra, öka eller återställa prestandan och motståndskraften hos konstruktioner för följande:
  Ökad bärförmåga:
  • Ökar bärförmågan hos bärlagsformar, balkar och brosektioner
  • För installation av tyngre maskiner
  • För stabilisering av vibrerande konstruktioner
  • För ändringar av byggnadens användning
Skador i bärande stomelement orsakade av följande:
  • Försämring av de ursprungliga byggmaterialen
  • Korrosion på armeringen
  • Olyckshändelser (påkörningsskador, jordbävningar, brand)
Förbättring av användbarhet och hållbarhet:
  • Minskad deflektion och sprickvidd
  • Spänningsminskning i armeringen
  • Förbättrad motståndskraft mot utmattning
Ombyggnad:
  • Nedtagning av väggar och/eller pelare
  • Borttagning av golv- och väggsektioner för att skapa åtkomst/öppningar
Motståndskraft mot eventuella händelser:
  • Ökad motståndskraft mot jordbävningar, påkörningsskador eller explosioner etc.
För reparation av utformnings- eller konstruktionsdefekter, t.ex. följande:
  • Otillräcklig/bristfällig förstärkning
  • Otillräcklig/bristfällig dimensionering

Fördelar

  • En kombination av mycket hög hållfasthet och stelhet
  • Rostar inte
  • Mycket hög beständighet och motståndskraft mot utmattning
  • Obegränsade längder, inga fogar behöv
  • Tunt system, banden kan lätt korsas
  • Lätt att transportera (rullar)
  • Låg vikt, mycket enkelt att installera, särskilt på undersidan av tak (utan tillfälligt stöd)
  • Minimal förbehandling av banden, kan appliceras i flera skikt
  • Släta kanter utan några utstickande fibrer som ett resultat av tillverkning genom profildragning
  • Testad och godkänd i många länder i världen

Förpackning

Levereras i 250 m rullar i kartongförpackningar för engångsbruk.

Färg

Kolfiberförstärkt polymer med en epoximatris, svart

Produktinformation

Hållbarhet/ Certifieringar / Bedömningar

GODKÄNNANDEN / STANDARDER

  • Slovakien: TSUS, Building Testing and research institutes,
  • Slovakien: Technical Approval TO-09/0080, 2009: Systémy dodatočného zosilňovania konštrukcií Sika® CarboDur® a SikaWrap®.
  • Polen: Technical Approval ITB AT-15-5604/2011: Zestaw wyrobów Sika® CarboDur® do wzmacniania i napraw konstrukcji betonowych
  • Polen: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych

  • Frankrike: CSTB - Avis Technique 3/16-875, Sika CarboDur, SikaWrap

  • Fib, Technical Report, bulletin 14: Externally bonded FRP reinforcement for RC structures, July 2001.
  • USA: ACI 440.2R-08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures, July 2008.
  • UK: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2000.
  • Schweiz: SIA 166, Klebebewehrungen, 2003 /2004.
  • Italien: CNR-DT 200 R1/2013 - Guide for the Design and Construction of Externally Bonded FRP Systems for Strengthening Existing Structures
Produktinformation

Hållbarhet

Obegränsad, förutsatt att lagringsförhållande följs.

Lagringsförhållanden

Obegränsad, förutsatt att de inte exponeras för direkt solljus (UV-ljus). Banden ska förvaras i torra förhållanden och vid temperaturer om max 50 °C.

Transport: endast i originalförpackning eller skyddat, på motsvarande sätt, mot mekaniska skador.

Densitet

1,60 g/cm3

Dimensioner

Typ Sika® CarboDur® M

Bredd

Tjocklek

Tvärsnittsyta

514

50 mm

1.4 mm

70 mm2

614

60 mm

1.4 mm

84 mm2

814

80 mm

1.4 mm

112 mm2

91490 mm1.4 mm126 mm2
1014100 mm1.4 mm140 mm2
1214120 mm1.4 mm168 mm2

*Select dimensions according to local Sika product range.

Fibervolym innehåll

> 68%
Systeminformation

Systemstruktur

Systemuppbyggnaden och konfigurationen måste följas exakt enligt beskrivningen och får inte ändras.
Hartslim - Sikadur®-30 eller Sikadur®-30 LP.
Kolfiberband för konstruktiv förstärkning – Sika® CarboDur® M.
För detaljerad information om S Sikadur®-30 och Sikadur®-30 LP, ttillsammans med appliceringsinstruktionerna, se produktdatabladet för Sikadur®-30 eller Sikadur®-30 LP  och “Metodinformation för Sika CarboDur® utanpåliggande förstärkning”. ref 850 41 05
Teknisk information

Laminat Draghållfasthet

Medelvärde

3 500 N/mm2

5 % fraktilvärde

3 200 N/mm2

Medelvärde

3 500 N/mm2

5 % fraktilvärde

3 200 N/mm2

Medelvärde

3 500 N/mm2

5 % fraktilvärde

2 890 N/mm2

Värden uppmätta i fiberns längdriktning

Select relevant Standards

Laminat Elasticitetsmodul

Medelvärde

210 000 N/mm2

5 % fraktilvärde

205 000 N/mm2

Medelvärde

210 000 N/mm2

​​​​​​​Medelvärde

190 000 N/mm2

Värden uppmätta i fiberns längdriktning

Select relevant standards

Laminat Brottöjning

Medelvärde

1,7 %

Värde uppmätt i fiberns längdriktning

Härdningshastighet

>100 °C

(EN 61006)



Applikation

Åtgång

Förbrukning

Sika® CarboDur® M bredd

Typisk åtgång av

Sikadur®-30*

50 mm

0,20 − 0,28 kg/m

60 mm

0,24 − 0,32 kg/m

90 mm0,40 − 0,56 kg/m
100 mm0,44 − 0,64 kg/m
120 mm0,45 − 0,80 kg/m

*Anmärkning: Åtgången avser endast standardapplicering. Grova eller ojämna underlagsytor, korsade band, skada och spill kan leda till en ökad limåtgång med upp till 20 %.
Steg för applicering

UNDERLAGETS KVALITET

Sika® CarboDur® band som limmas utanpå betongytan:

Rekommenderad minsta draghållfasthet hos betongen efter förbehandling av ytan.

  • Medel: 2,0 N/mm2
  • Minimum: 1,5 N/mm2

Den faktiska draghållfastheten hos betongen efter förbehandlingen av ytan måste verifieras.

När draghållfastheten hos betongen underskrider de angivna minimikraven finns alternativa Sikalösningar tillgängliga:

  • CarboDur® applicerad i hålrum som en täckskiktsmonterad förstärkning (NSM)
  • SikaWrap®-vävar: Se produktdatabladet för SikaWrap® -vävarna

Betongen måste i allmänhet vara äldre än 28 dagar (beroende på härdningsförhållandena och betongtypen etc.)


Sika® CarboDur® som limmas utanpå andra underlag:
För applicering av CarboDur® -band på alla andra underlag (tegel, sten, stål, trä, fiberförstärkt polymer etc.), finns mer information i ”Metodinformation för Sika CarboDur® utanpåliggande förstärkning”, ref: 850 41 05.

Kontakt Sikas tekniska service för mer information.

FÖRBEREDELSER AV UNDERLAGET

Betongen måste rengöras och förbehandlas för att få en öppen texturerad yta utan cementhud och föroreningar. Se också ”Metodinformation för Sika CarboDur® utanpåliggande förstärkning”, ref: 850 41 05.
