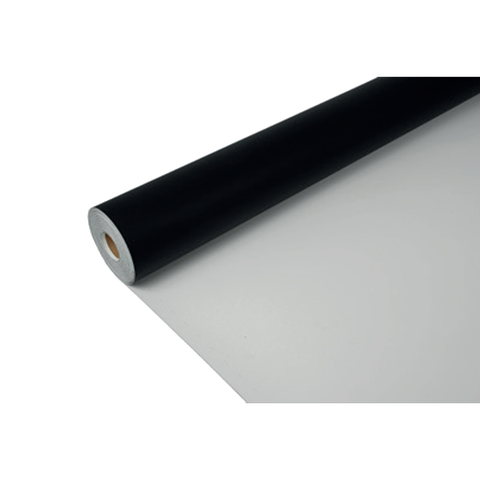

Sarnafil® TS 77-20 E

Takduk för exponerade tak och mekanisk infästning

Sarnafil® TS 77-20 E (tjocklek 2,0 mm) är en polyesterförstärkt, syntetisk takduk i flera skikt, baserad på högkvalitativa flexibla polyolefiner (FPO) som innehåller UV-stabiliserare och ett inlägg av glasfiber enligt EN 13956.
Sarnafil® TS 77-20 E är en takduk som varmluftsvetsas, är utformad för direkt exponering och för användning i alla världens klimatförhållanden. Sarnafil® TS 77-20 E är tillverkad med ett inlägg av glasfiber för dimensionsstabilitet och en polyesterarmering för hög styrka.

  • Beprövad under flera årtionden
  • Tillhandahålls i flera färger
  • Bra reflektionsvärden för Cool Roof egenskaperna (endast relevant för färg RAL 9016 SR)
  • Beständig mot permanent UV-strålning
  • Hög dimensionsstabilitet pga glasfiberinlägg
  • Motståndskraftig mot permanent vindpåverkan
  • Beständig mot belastning och hagel
  • Beständig mot vanlig miljöpåverkan
  • Beständig mot mikroorganismer
  • Kompatibel med gammal bitumen
  • Varmluftsvetsning utan användning av öppen låga
  • Återvinningsbar

Produktdatablad Visa alla dokument

Användning

Takduk för:
  • Mekaniskt infästa tak
  • Förbättring av solreflektion av befintliga TPO-tak (endast relevant för färg RAL 9016 SR)

Fördelar

  • Beprövad under flera årtionden
  • Tillhandahålls i flera färger
  • Bra reflektionsvärden för Cool Roof egenskaperna (endast relevant för färg RAL 9016 SR)
  • Beständig mot permanent UV-strålning
  • Hög dimensionsstabilitet pga glasfiberinlägg
  • Motståndskraftig mot permanent vindpåverkan
  • Beständig mot belastning och hagel
  • Beständig mot vanlig miljöpåverkan
  • Beständig mot mikroorganismer
  • Kompatibel med gammal bitumen
  • Varmluftsvetsning utan användning av öppen låga
  • Återvinningsbar


Förpackning

Sarnafil® TS 77-20 E standardrullar är förpackade individuellt i en blå PE-folie.

Förpackningsenhet:se prislista
Rullängd:

15,00 m

Rullbredd:2,00 m
Rullvikt:72,00 kg

Färg

Yta:

Standard:

matt

Solreflekterande:glänsande

Färger:

Ovansida:

trafikvit, solreflekterande (RAL 9016 SR)

Undersida:

svart

Produktinformation

Hållbarhet/ Certifieringar / Bedömningar

MILJÖINFORMATION

  • Konformitet med LEED v4 SSc5 (Option1): Värmeöreducering - Tak (gäller bara trafikvit RAL 9016).
  • Konformitet med LEED v4 MRc 2 (Option 1): Byggvarudeklaration och Optimering – Miljövarudeklarationer.
  • Konformitet med LEED v4 MRc 3 (Option 2): Byggvaruinformation och Optimering - Inköp av råvaror.
  • Konformitet med LEED v4 MRc 4 (Option 2): Byggvaruinformation och Optimering - Materialbeståndsdelar.
  • Konformitet med LEED v2009 SSC 7.2 (Option 1): Värmeöeffekt - Tak (gäller bara trafikvit RAL 9016).
  • Konformitet med LEED v2009 MRc 4 (Option 2): Återvunnet innehåll.
  • IBU Miljövarudeklaration (EPD) finns.

GODKÄNNANDEN / STANDARDER

Sarnafil® TS 77-20 E är utformad och tillverkad för att uppfylla de flesta internationellt erkända standarder.

  • Polymera tätskikt för tätning av tak enligt EN 13956, certifierad av anmälda organ 1213-CPD-3915 och försedd med CE-märkning.
  • Reaktion vid brandpåverkan enligt EN 13501-1.
  • Utvändigt brandpåverkan testad enligt ENV 1187 och klassificerad enligt EN 13501-5: BROOF(t1), BROOF(t2), BROOF(t3).
  • Factory Mutual (FM) Godkännande Klass: 4470.
  • Kvalitetssäkringssystem enligt EN ISO 9001/14001.


Produktinformation

Hållbarhet

5 år fr.o.m. produktionsdatum i oöppnad, oskadad originalförpackning.

Lagringsförhållanden

Rullarna skall lagras mellan +5°C och +30°C på pall i horisontalläge, skyddade för direkt solljus, regn och snö. Pallarna eller annat material skall ej staplas under transport eller lagring.


Varudeklaration

EN 13956

Synliga defekter

Godkänd

(EN 1850-2)

Längd

15 m (-0% / +5%)

(EN 1848-2)

Bredd

2 m (-0,5% / +1%)

(EN 1848-2)

Effektiv tjocklek

2,0 mm (-5% / +10%)

(EN 1849-2)

Rakhet

≤ 30 mm

(EN 1848-2)

Planhet

≤ 10 mm

(EN 1848-2)

Ytvikt

2,4 kg/m² (-5% / +10%)

(EN 1849-2)
Systeminformation

Systemstruktur

Följande tillbehör skall användas:

Sarnafil® T 66-15 D duk för detaljer
Sarnafil® TS 77-E remsor
Sarnafil® T FPO-belagd plåt
Sarnabar® / Sarnafast®
Sarnafil® T svetstråd
Sarnafil® T Prep / Sarnafil® T Wet Task Set
Sarnacol® T 660
Lösningsmedel T 660
Sarnafil® T Clean

Kompabilitet

Sarnafil® TS 77-20 E kan installeras på all slags värmeisolering och nivellerande lager som är lämpliga för taktäckning. Det krävs inget ytterligare separeringsskikt.
Sarnafil® TS 77-20 E är lämplig för montering direkt på befintlig, noggrant städad, jämn bitumentaktäckning, t ex renovering av gamla plana tak.
Färgändringar i takdukens yta kan inträffa vid direktkontakt med bitumen.
Teknisk information

Motstånd mot slag

hårt underlag

≥   900 mm

mjukt underlag

≥ 1250 mm

Hagelmotstånd

fast underlag

≥ 30 m/s

flexibelt underlag

≥ 40 m/s

Motstånd mot statisk last

mjukt underlag

≥ 20 kg

fast underlag

≥ 20 kg

Draghållfasthet

längdriktning (md)1)

≥ 900 N/50 mm

tvärriktning (cmd)2)

≥ 800 N/50 mm

1) md = med maskinriktning
2) cmd = mot maskinriktning

Töjning

längdriktning (md)1)

≥ 12%

tvärriktning (cmd)2)

≥ 12%

1) md = med maskinriktning
2) cmd = mot maskinriktning

Dimensionsstabilitet

längdriktning (md)1)

≤ |0,2| %

tvärriktning (cmd)2)

≤ |0,1| %

1) md = med maskinriktning
2) cmd = mot maskinriktning

Rivhållfasthet

längdriktning (md)1)

≥ 300 N

tvärriktning (cmd)2)

≥ 300 N

1) md = med maskinriktning
2) cmd = mot maskinriktning

Fläkmotstånd i fog

ingen skada i skarven

(EN 12316-2)

Skjuvningsmotstånd i fog

≥ 500 N/50 mm

(EN 12317-2)

Vikbarhet vid låg temperatur

≤ -20°C

(EN 495-5)

Utvändig brandpåverkan

BROOF(t1) >  20°
BROOF(t2)
BROOF(t3) < 10°

(EN 1187)

(EN 13501-5)

Brandbeständighet

Klass E

(EN ISO 11925-2 klassificering enligt EN 13501-1)

Effekt av flytande kemikalier, inklusive vatten

På begäran

(EN 1847)

Exponering mot Bitumen

Godkänd 3)

(EN 1548)

3) Sarnafil® T är kompatibel med gammalt bitumen

Uv-exponering

Godkänd (> 5000 h / klass 0)

(EN 1297)

Vattentäthet

Godkänd

(EN 1928)

Solreflektans index

Färg

Initial

efter 3 års åldring

Testinstitut

RAL 9016 SR

112

-

Intertek

CRRC-testade produkter är listade i Cool Roof Rating Council (CRRC) produktdatabas.

USGBC LEED Betyg

Färg

Initial

efter 3 års åldring

RAL 9016 SR

SRI > 82

-

Uppfyller minimikraven av LEED v4 SS Credit 5 Option 1 Värmeöreducering - Tak.



Applikation

Applicering

Omgivande lufttemperatur

-20°C min. / +60°C max.

Underlagets temperatur

-30°C min. / +60°C max.
Steg för applicering

UNDERLAGETS KVALITET

Underlagets yta måste vara enhetlig, jämn och fri från skarpa utsprång eller grader mm.

Underlaget måste vara kompatibelt med takduken, beständigt mot lösningsmedel, rent, torrt och fritt från fett och damm. FPO-belagd plåt måste avfettas med Lösningsmedel T 660 innan lim används.

APPLICERING

Monteringsarbeten skall endast utföras av takmontörer som utbildats av Sika.

Applicering av vissa tillbehör, t ex kontaktlim / rengöringsmedel är begränsade till temperaturer över +5°C. Observera informationen i produktdatabladen.

Speciella åtgärder kan bli nödvändiga för installationer i omgivningstemperaturer under +5°C pga säkerhetskrav i enlighet med nationella bestämmelser.
