Sika® FloorJoint PB-30 EX
Prefabricerad golvfogssystem
Sika® FloorJoint PB-30 EX är en kolfiberförstärkt polymer (CFRP) komposit, prefabricerad golvfogspanel med hög mekanisk motståndskraft för normala upp till medelhöga slitagebelastningsförhållanden.
Dess sinusformade yttandprofil möjliggör en förbättrad lastfördelning och resulterar i minimala vibrationer under direkt bil- och gaffeltrucktrafik. De excentriskt anordnade tänderna vilar helt på motsatt sida av leden även när leden vidgas. Panelen är enkel och snabb att installera och minskar vibrationer från alla typer av hjulbelastningar.
- Slipbar profil för plan integration i golvytan
- Minskade vibrationer under direkt bil- och gaffeltrucktrafik
- Termisk expansionskoefficient som liknar hartsbaserade golv
- Lätt att installera / Lätt att reparera
- Kort stilleståndstid - Trafikerbar efter 24 timmar
- Vattentät systemdesign möjlig
- Hög kemikalieresistens
- Ej korroderande
- Högt mekaniskt motstånd
System Structure
Användning
Golvfogpanel för fogar i nyproduktion och renoveringsprojekt i:- Förråd, monteringshallar, underhållsverkstäder, sjukhus, skolor, lager, utställningslokaler, läkemedelsindustri, produktion mm.
Fördelar
- Slipbar profil för plan integration i golvytan
- Minskade vibrationer under direkt bil- och gaffeltrucktrafik
- Termisk expansionskoefficient som liknar hartsbaserade golv
- Lätt att installera / Lätt att reparera
- Kort stilleståndstid - Trafikerbar efter 24 timmar
- Vattentät systemdesign möjlig
- Hög kemikalieresistens
- Ej korroderande
- Högt mekaniskt motstånd
Förpackning
Se individuellt produktdatablad
System Details
MILJÖINFORMATION
För produktens bedömningar i byggkriteriesystemet se Miljöappen.
Här hittar du även information om bl.a. EC1, M1, länk till byggvarudeklaration, säkerhetsdatablad m.m.
MiljöAppen kan också nås genom att skriva in www.sikamiljoapp.se i din webbläsare.
GODKÄNNANDEN / STANDARDER
- Fire Testing DIN EN 13501-1, Sika® FloorJoint, Hoch, Test report No. PB-Hoch-140803-3
- Fire Testing DIN EN ISO 11925-2, Sika® FloorJoint, Hoch, Test report No. PB-Hoch-140801-3
- Fire Testing DIN EN ISO 9239-1, Sika® FloorJoint, Hoch, Test report No. PB-Hoch-140802-3

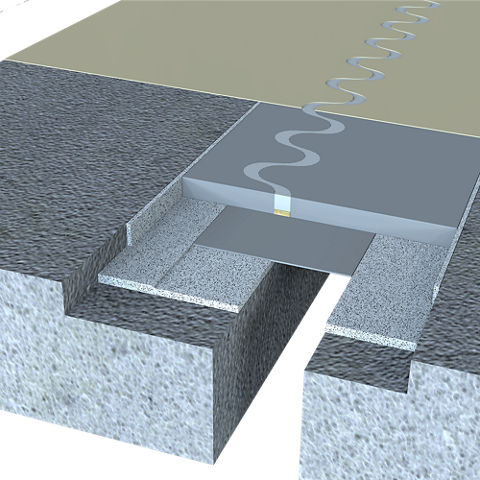

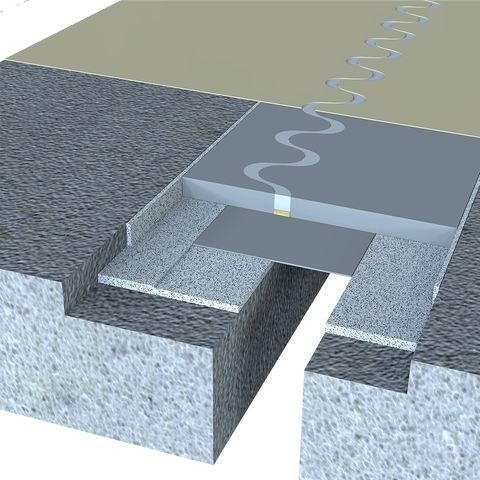

Systemstruktur
Sika® FloorJoint PB-30 EX
| 1. Lim | Sikadur®-30 eller Sikadur®-31 CF Normal |
| 2. Golvpanel | Sika® FloorJoint EX |
| 3. Ytskikt | Typ Sikafloor®-304 W/-264 N/-263 SL N |
Hållbarhet
Se individuellt produktdatablad
Lagringsförhållanden
Se individuellt produktdatablad
Brandbeständighet
| Bfl s1 (kompositmaterial av Sika® FloorJoint PB-30 EX panel) | (EN 13301-1) |
Kemisk resistens
Resistent mot många kemikalier. Kontakta Sika® tekniska tjänster för specifik information
Fogutformning
| Max. fogbredd1 | Positiv fogrörelse2 | Negativ fogrörelse3 |
| 50 mm | +20 mm | -10 mm |
- Bredd på fogen i betongen under Sika® golv Fogpanel vid montering.
- Positiv fogrörelse är hur mycket fogen kan öppnas, jämfört med dess ursprungliga bredd under installationen av Sika® golvfogpanelen. Överskrid inte den maximala positiva fogrörelsekapaciteten, annars kommer tänderna på Sika® golvfogpanelen att tappa stöd och kan skadas.
- Negativ fogrörelse är hur mycket springan kan stängas, jämfört med dess ursprungliga bredd under installationen av Sika® golvfogpanelen.
Obs: Förseglingen kan gå sönder vid en positiv fogrörelse på ca. 15–20 mm, men detta påverkar inte den tekniska prestandan för Sika® FloorJoint PB-30 EX. Syftet med fogtätningen är att minska smutsupptagningen i fogen, inte att ge vattentäthet. Installera Sikadur® Combiflex® SG System under namn om en vattentät fogdesign krävs.
Applikation
Omgivande lufttemperatur
Optimal installationstemperatur är mellan +15 °C och +25 °C. Se även de individuella produktdatabladen
Relativ luftfuktighet
80 % r.f. max.
Daggpunkt
Se upp för kondens.
Underlaget och det ohärdade limmets temperatur måste vara minst 3 °C över daggpunkten för att minska risken för kondens eller blomning på golvytan.
Underlagets temperatur
Optimal installationstemperatur är ~+15 °C min. / +25 °C max. Se även det individuella produktdatabladet
Underlagets fukthalt
<4 % viktdelar
Testmetod: Sika® Tramex-mätare, CM-mätning eller Ugnstorrmetod. Ingen tillskjutande fukt enligt ASTM (Polyetylen-plast).
Väntetid/Övermålning
Innan du slipar och applicerar Sikafloor®-304 W/-263 SL N/-264 N på Sikadur®-30/Sikadur®-31 CF Normal + Sika®-FloorJoint EX, tillåt väntetider om:
| Underlagets Temperatur | Minimum | Maximum |
| +10 °C | 24 timmar | 14 dagar |
| +20 °C | 12 timmar | 10 dagar |
| +30 °C | 8 timmar | 7 dagar |
Tiderna är ungefärliga och kommer att påverkas av ändrade omgivningsförhållanden, särskilt temperatur och relativ luftfuktighet.
Applicerad produkt, färdig att använda
| Temperatur | Gångtrafik | Lätt trafik | Fullt uthärdad |
| +10 °C | 72 timmar | 72 timmar | 10 dagar |
| +20 °C | 24 timmar | 24 timmar | 7 dagar |
| +30 °C | 18 timmar | 18 timmar | 5 dagar |
Tiderna är ungefärliga och kommer att påverkas av ändrade omgivningsförhållanden, särskilt temperatur och relativ luftfuktighet.
Förbrukning
| Beläggning | Produkt | Åtgång |
| Lim | Sikadur®-30 Normal eller Sikadur®-31 Normal | ~3–5 kg/linjär meter (beroende på urtagets djup) |
| Vattentätning | Sikadur®-30 Normal eller Sikadur®-31 Normal + | Lim: ~1,2 kg/linjär meter; Combiflex tejp: 1 m/linjär meter |
| Golvpanel | Sika® FloorJoint EX | 1 panel = 1,2 m. |
| Ytskikt | Sikafloor®-304 W | ~1–2 × 0,13 kg/m² |
Dessa siffror är teoretiska och tillåter inte ytterligare material på grund av ytporositet, ytprofil, variationer i nivå eller spill etc.
Obs: En ströad beläggningsyta kan uppnås genom att använda kvartssand 0,3–0,7 mm vid respektive täckningsgrad. Se individuella produktdatablad.
APPLICERING
Hänvisning ska göras till ytterligare dokumentation där tillämpligt, såsom relevant metodbeskrivning, applikationsmanual och installations- eller arbetsinstruktioner. Se Sika® Method Statement - Sika® FloorJoint PB-30 EX
