Sikafloor® MultiDur ES-55 ESD
Smidigt avledande epoxi ESD-golvsystem
Sikafloor® MultiDur ES-55 ESD är ett ESD-golvsystem i epoxi med slät finish. Systemet är utformat för att avleda elektrostatiska laddningar (ESD) och skydda känslig utrustning i elektrostatiska skyddade områden (EPA).
- Ger pålitligt och långvarigt ESD-skydd
- Fogfri yta kräver minimal rengöring och underhåll
- Funktionell finish med ett enastående utseende
- Låga luftburna molekylära föroreningar (AMC) emissioner
- God motståndskraft mot specifika kemikalier
- Slät blank finish
- God motståndskraft mot specifika kemikalier

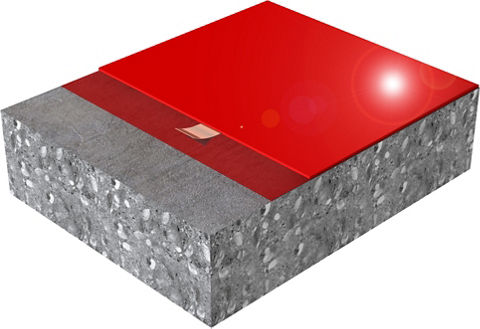

System Structure
Användning
Systemet används i industribyggnader som:- Farmaceutiska anläggningar
- Automotive-anläggningar
- Elektroniska anläggningar och datacenter
- Systemet får endast användas för interiöra applikationer.
Fördelar
- Ger pålitligt och långvarigt ESD-skydd
- Fogfri yta kräver minimal rengöring och underhåll
- Funktionell finish med ett enastående utseende
- Låga luftburna molekylära föroreningar (AMC) emissioner
- God motståndskraft mot specifika kemikalier
- Slät blank finish
- God motståndskraft mot specifika kemikalier
Färg
| Kulör på uthärdat system | Tillgänglig i ungefärliga färger: RAL 1014, RAL 5012, RAL 6000, RAL 6010, RAL 6020, RAL 6027, RAL 6034, RAL 7001, RAL 7005, RAL 7011, RAL 7021, RAL 7032, RAL 7035, RAL 7038, RAL 7040, RAL 7045, RAL 7047, RAL 9002 |
System Details
MILJÖINFORMATION
För produktens bedömningar i byggkriteriesystemet se Miljöappen.
Här hittar du även information om bl.a. EC1, M1, länk till byggvarudeklaration, säkerhetsdatablad m.m.
MiljöAppen kan också nås genom att skriva in www.sikamiljoapp.se i din webbläsare.
GODKÄNNANDEN / STANDARDER
-
Approval for ESD protective products acc. IEC 61340-5-1,RISE Institute, No. ESD-20-0023
-
Insulation Resistance DIN VDE 0100-600, kiwa, Test report No. P 12819-E
-
Fire Classification Report EN 13501-1, ofi, No. 2102463
-
Electrostatic properties ASTM F 150, KIWA, Report No. P 13238-1-E

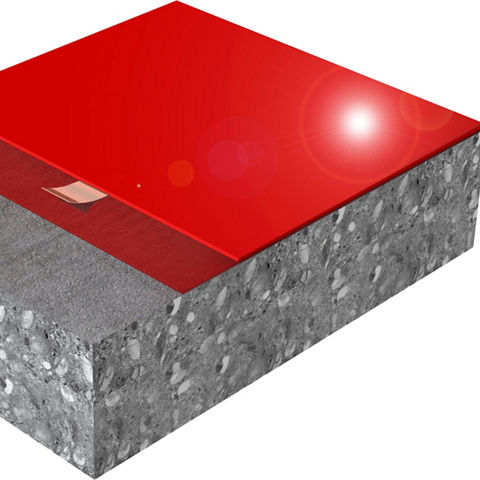

Systemstruktur
Sikafloor® MultiDur ES-55 ESD
| Skikt | Produkt |
| Primer | Sikafloor®-150 Sikafloor®-151 Sikafloor®-1590 Obs: Kontakta Sika teknisk service för information om att välja rätt primer för ditt projekt. |
| Slitskikt | Sikafloor®-2350 ESD fylld med 20 % kvartssand 0,1–0,3 mmSikafloor®-2350 ESD fylld med 20 % kvartssand 0,1–0,3 mm |
Kemisk bas
Epoxi
Nominell tjocklek
1,5 mm till 2 mm
Brandbeständighet
| Klass Bfl-s1 | (EN 13501-1) |
Elektrostatiskt beteende
| Motstånd mot jord | RG < 109 Ω |
| Typiskt medelmotstånd mot jord | RG < 106–107 Ω |
| Generering av kroppsspänning | < 100 V |
| Systemmotstånd | RG < 109 Ω |
Obs: Mätresultat kan påverkas av ESD-kläder, omgivningsförhållanden, mätutrustning, golvets renhet och testpersonalen.
VIKTIGT
Krav på ESD-skor
ESD-skorna som används i EPA måste ha ett motstånd på < 5 MOhm enligt IEC 61340-4-3 vid klimatklass 1 (12 % relativ fuktighet / +23 °C). För att uppnå laddningar på < 30 volt av mänsklig kroppsladdning under gångtestet (vid 12 % relativ fuktighet / +23 °C), rekommenderar vi att du använder följande ESD-skor: Weeger ESD clog, art. 48512-30, www.schuh-weeger.de.
Applikation
Omgivande lufttemperatur
Maximum | +30 °C |
Minimum | +15 °C |
Relativ luftfuktighet
| Maximum | 80 % r.f. |
Daggpunkt
Se det individuella produktdatabladet.
Underlagets temperatur
Maximum | +30 °C |
Minimum | +15 °C |
Underlagets fukthalt
Se det individuella produktdatabladet.
Väntetid/Övermålning
För väntetiden innan primern kan överbeläggas, se det individuella produktdatabladen.
Applicerad produkt, färdig att använda
| Temperatur | Gångtrafik | Lätt trafik | Fullt uthärdad |
| +15 °C | ~48 timmar | ~3 dagar | ~7 dagar |
| +20 °C | ~24 timmar | ~48 timmar | ~4 dagar |
| +30 °C | ~16 timmar | ~36 timmar | ~3 dagar |
Obs: Tider gäller när det sista lagret i systemet har applicerats. Tiderna påverkas av ändrade omgivningsförhållanden, särskilt temperatur och relativ luftfuktighet.
Förbrukning
Självavjämnande / Hartsmasa
| Skikt | Produkt | Åtgång |
| Primer | Sikafloor®-150 Sikafloor®-151 Sikafloor®-1590 | 1-2 × ~0,3–0,5 kg/m² |
| Avjämning (vid behov) | Sikafloor®-150 Sikafloor®-151 Sikafloor®-1590 | Se det individuella produktdatabladet |
| Jordningsanslutning | Sikafloor® Conductive Set | 1 jordpunkt per ~200 m² till 300 m². 2 per rum minst. |
| Slitskikt | 1 × Sikafloor®-2350 ESD fylld med 20 % kvartssand 0,1–0,3 mm | 1,5–2,5 kg/m² |
Obs: Vid tunnare skikt kan den kemiska och mekaniska motståndskraften och flytegenskaperna reduceras.
APPLICERING
ESD KONDUKTIVITETSMÄTNINGAR
Rekommenderat antal konduktivitetsmätningar anges i följande tabell:
| Färdig applicerad yta | Antal mätningar |
| < 10 m² | 6 |
| ≥ 10 m² och < 100 m² | 10 till 20 |
| ≥ 100 m² och < 1000 m² | 50 |
| ≥ 1000 m² och < 5000 m² | 100 |
Om mätningarna ger värden som ligger utanför den överenskomna specifikationen, följ dessa steg:
- Utför ytterligare en mätning inom en radie av cirka 30 cm runt den ursprungliga mätpunkten.
Om värdet på det nya mätningen uppfyller den överenskomna specifikationen kan originalmätningen bortses ifrån. Om värdet på den nya mätningen inte uppfyller den överenskomna specifikationen, kan du upprepa mätningen som beskrivs ovan, tills uppfyllandet av kraven har verifierats. Om kraven inte kan verifieras, kontakta Sika tekniska tjänster.
INSTALLATION AV JORDPUNKT
Se: Sika Method Statement — Sikafloor® mixing and application
Antal jordanslutningar per rum: Minst 2 jordanslutningar. Det optimala antalet jordningsanslutningar beror på de lokala förhållandena och måste anges på ritningar eller annan kontraktsdokumentation.
