Sikafloor® MultiDur ES-56 ESD
Slätt, ledande, epoxi ESD-golvsystem
Sikafloor® MultiDur ES-56 ESD är ett ESD-golvsystem i epoxi med slät finish. Systemet är utformat för att avleda elektrostatiska laddningar (ESD) och skydda känslig utrustning i elektrostatiska skyddade områden (EPA).
- Låga luftburna molekylära föroreningar (AMC) emissioner
- Låga VOC-emissioner
- God motståndskraft mot specifika kemikalier
- Mycket bra mekaniskt motstånd
System Structure
Användning
Systemet används i industribyggnader som:- Farmaceutiska anläggningar
- Automotive-anläggningar
- Elektroniska anläggningar och datacenter
- Systemet får endast användas för interiöra applikationer.
- Systemet får endast användas av erfarna yrkesmän.
Fördelar
- Låga luftburna molekylära föroreningar (AMC) emissioner
- Låga VOC-emissioner
- God motståndskraft mot specifika kemikalier
- Mycket bra mekaniskt motstånd
Färg
| Färg på uthärdat system | Finns i dessa ungefärliga kulörer: RAL 1000, RAL 1001, RAL 1014, RAL 1019, RAL 3012, RAL 5012, RAL 5024, RAL 6000, RAL 6010, RAL 6020, RAL 6021, RAL 6027, RAL 6033, RAL 6034, RAL 7001, RAL 7005, RAL 7011, RAL 7015, RAL 7021, RAL 7024, RAL 7030, RAL 7032, RAL 7035, RAL 7037, RAL 7038, RAL 7040, RAL 7042, RAL 7045, RAL 7046, RAL 7047, RAL 9002, NCS S 3500-N |
Utseende
Slät, glansig finish
System Details
MILJÖINFORMATION
För produktens bedömningar i byggkriteriesystemet se Miljöappen.
Här hittar du även information om bl.a. EC1, M1, länk till byggvarudeklaration, säkerhetsdatablad m.m.
MiljöAppen kan också nås genom att skriva in www.sikamiljoapp.se i din webbläsare.
GODKÄNNANDEN / STANDARDER
-
ESD-Approval Sikafloor MultiDur ES-56 ESD
-
Approval for ESD protective products acc. IEC 61340, RISE Institute, No. ESD-20-0024, rev 1
-
Fire classification report, EN 13501-1, Ghent University, Report No. 20-1069-03

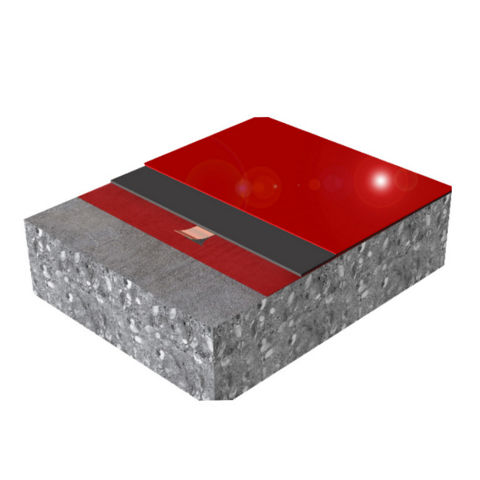

Systemstruktur
Sikafloor® MultiDur ES-56 ESD
| Skikt | Produkt |
| 1. Primer | Sikafloor®-150 Sikafloor®-151 Kontakta Sika teknisk service för information om att välja rätt primer för ditt projekt. |
| 2. Konduktiv Primer + Jordningsanslutning | Sikafloor®-220 W Conductive + Sikafloor® Conductive Set |
| 3. Slitskikt eller Ytskikt | Sikafloor®-2350 ESD fylld med 20 % kvartssand 0,1–0,3 mm eller Sikafloor®-2350 ESD ofylld |
Kemisk bas
Epoxi
Nominell tjocklek
0,8 mm till 2 mm
Dragvidhäftningsstyrka
| ≥ 1,5 MPa | (EN 1542) |
Brandbeständighet
| Klass Bfl-s1 | (EN 13501-1) |
Elektrostatiskt beteende
| Motstånd mot jord | RG < 109 Ω |
| Typiskt genomsnittligt motstånd mot jord | RG < 105–106 Ω |
| Body voltage generation | < 100 V |
| System resistance | RG < 109 Ω |
Obs: Mätresultaten kan påverkas av ESD-kläder, omgivningsförhållanden, mätutrustning, golvets renhet och testpersonalen.
VIKTIGT
Krav på ESD-skor
ESD-skorna som används i EPA måste ha ett motstånd på < 5 MOhm enligt IEC 61340-4-3 vid klimatklass 1 (12 % relativ fuktighet / +23 °C). För att uppnå laddningar på < 30 volt av mänsklig kroppsladdning under gångtestet (vid 12 % relativ fuktighet / +23 °C), rekommenderar vi att du använder följande ESD-skor: Weeger ESD-täppa, art. 48512-30, www.schuh-weeger.de.
Applikation
Omgivande lufttemperatur
Maximum | +30 °C |
Minimum | +15 °C |
Relativ luftfuktighet
Maximum | 80 % r.h. |
Daggpunkt
Se det individuella produktdatabladet.
Underlagets temperatur
Maximum | +30 °C |
Minimum | +15 °C |
Underlagets fukthalt
Se det individuella produktdatabladet.
Väntetid/Övermålning
För väntetiden till övermålning av primern, se det individuella produktdatabladet.
Innan du applicerar Sikafloor®-2350 ESD på Sikafloor®-220 W Conductive, tillåt väntetider om:
| Temperatur | Minimum | Maximum |
| +15 °C | ~26 timmar | ~7 dagar |
| +20 °C | ~17 timmar | ~5 dagar |
| +30 °C | ~12 timmar | ~4 dagar |
Obs: Tiderna är ungefärliga och kommer att påverkas av ändrade omgivningsförhållanden, särskilt temperatur och relativ luftfuktighet.
Applicerad produkt, färdig att använda
| Temperatur | Gångtrafik | Lätt trafik | Fullt uthärdad |
| +15 °C | ~48 timmar | ~3 dagar | ~7 dagar |
| +20 °C | ~24 timmar | ~48 timmar | ~4 dagar |
| +30 °C | ~16 timmar | ~36 timmar | ~3 dagar |
Obs: Tider gäller när det sista lagret av systemet har applicerats. Tiderna påverkas av ändrade omgivningsförhållanden, särskilt temperatur och relativ luftfuktighet.
Förbrukning
| Skikt | Produkt | Åtgång |
| Primer | Sikafloor®-150 Sikafloor®-151 | 1-2 × ~0,3-0,5 kg/m² |
| Avjämning (valfritt) | Sikafloor®-150 Sikafloor®-151 | Se det individuella produktdatabladet. |
| Konduktiv primer + jordningsanslutning | Sikafloor®-220 W Conductive + Sikafloor® Conductive Set | 1 × 0,08-0,10 kg/m² 1 jordpunkt per ~200-300 m², minst 2 per rum. |
| Slitskikt | Sikafloor®-2350 ESD fylld med 20% kvartssand 0,1-0,3 mm | Maximum 2,5 kg/m² |
| Ytskikt | Sikafloor®-2350 ESD ofylld | ~0,8 kg/m² |
Obs: Med tunnare skikt kan den kemiska och mekaniska motståndskraften och flytegenskaperna reduceras.
APPLICERING
ESD KONDUKTIVITETSMÄTNINGAR
Rekommenderat antal konduktivitetsmätningar anges i följande tabell:
| Färdig applicerad yta | Antal mätningar |
| < 10 m² | 6 |
| ≥ 10 m² och < 100 m² | 10 till 20 |
| ≥ 100 m² och < 1000 m² | 50 |
| ≥ 1000 m² och < 5000 m² | 100 |
Om mätningarna ger värden som ligger utanför den överenskomna specifikationen, följ dessa steg:
Utför ytterligare en mätning inom en radie av cirka 30 cm runt den ursprungliga mätpunkten.
Om värdet på det nya mätningen uppfyller den överenskomna specifikationen så kan originalmätningen bortses ifrån. Om värdet på den nya mätningen inte uppfyller den överenskomna specifikationen, kan du upprepa mätningen som beskrivs ovan, tills uppfyllandet av kraven har verifierats. Om kraven inte kan verifieras, kontakta Sika tekniska tjänster.
INSTALLATION AV JORDPUNKT
Se: Sika Method Statement — Sikafloor® mixing and application
Antal jordanslutningar per rum: Minst 2 jordanslutningar. Det optimala antalet jordningsanslutningar beror på de lokala förhållandena och måste anges på ritningar eller annan kontraktsdokumentation.
