Sarnafil® TS 77-20 E
Takduk för exponerade tak och mekanisk infästning
Sarnafil® TS 77-20 E (tjocklek 2,0 mm) är en polyesterförstärkt, syntetisk takduk i flera skikt, baserad på högkvalitativa flexibla polyolefiner (FPO) som innehåller UV-stabiliserare och ett inlägg av glasfiber enligt EN 13956.
Sarnafil® TS 77-20 E är en takduk som varmluftsvetsas, är utformad för direkt exponering och för användning i alla världens klimatförhållanden. Sarnafil® TS 77-20 E är tillverkad med ett inlägg av glasfiber för dimensionsstabilitet och en polyesterarmering för hög styrka.
- Beprövad under flera årtionden
- Tillhandahålls i flera färger
- Bra reflektionsvärden för Cool Roof egenskaperna (endast relevant för färg RAL 9016 SR)
- Beständig mot permanent UV-strålning
- Hög dimensionsstabilitet pga glasfiberinlägg
- Motståndskraftig mot permanent vindpåverkan
- Beständig mot belastning och hagel
- Beständig mot vanlig miljöpåverkan
- Beständig mot mikroorganismer
- Kompatibel med gammal bitumen
- Varmluftsvetsning utan användning av öppen låga
- Återvinningsbar
Användning
Takduk för:- Mekaniskt infästa tak
- Förbättring av solreflektion av befintliga TPO-tak (endast relevant för färg RAL 9016 SR)
Fördelar
- Beprövad under flera årtionden
- Tillhandahålls i flera färger
- Bra reflektionsvärden för Cool Roof egenskaperna (endast relevant för färg RAL 9016 SR)
- Beständig mot permanent UV-strålning
- Hög dimensionsstabilitet pga glasfiberinlägg
- Motståndskraftig mot permanent vindpåverkan
- Beständig mot belastning och hagel
- Beständig mot vanlig miljöpåverkan
- Beständig mot mikroorganismer
- Kompatibel med gammal bitumen
- Varmluftsvetsning utan användning av öppen låga
- Återvinningsbar
Förpackning

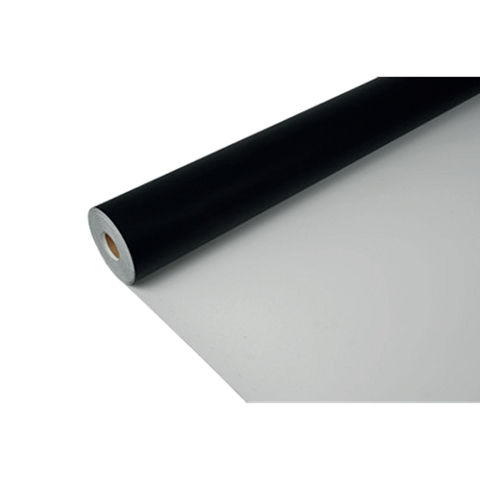

Sarnafil® TS 77-20 E standardrullar är förpackade individuellt i en blå PE-folie.
| Förpackningsenhet: | se prislista |
| Rullängd: | 15,00 m |
| Rullbredd: | 2,00 m |
| Rullvikt: | 72,00 kg |
Färg
| Yta: | |
| Standard: | matt |
| Solreflekterande: | glänsande |
| Färger: | |
| Ovansida: | trafikvit, solreflekterande (RAL 9016 SR) |
| Undersida: | svart |
Produktinformation
MILJÖINFORMATION
- Konformitet med LEED v4 SSc5 (Option1): Värmeöreducering - Tak (gäller bara trafikvit RAL 9016).
- Konformitet med LEED v4 MRc 2 (Option 1): Byggvarudeklaration och Optimering – Miljövarudeklarationer.
- Konformitet med LEED v4 MRc 3 (Option 2): Byggvaruinformation och Optimering - Inköp av råvaror.
- Konformitet med LEED v4 MRc 4 (Option 2): Byggvaruinformation och Optimering - Materialbeståndsdelar.
- Konformitet med LEED v2009 SSC 7.2 (Option 1): Värmeöeffekt - Tak (gäller bara trafikvit RAL 9016).
- Konformitet med LEED v2009 MRc 4 (Option 2): Återvunnet innehåll.
- IBU Miljövarudeklaration (EPD) finns.
GODKÄNNANDEN / STANDARDER
Sarnafil® TS 77-20 E är utformad och tillverkad för att uppfylla de flesta internationellt erkända standarder.
- Polymera tätskikt för tätning av tak enligt EN 13956, certifierad av anmälda organ 1213-CPD-3915 och försedd med CE-märkning.
- Reaktion vid brandpåverkan enligt EN 13501-1.
- Utvändigt brandpåverkan testad enligt ENV 1187 och klassificerad enligt EN 13501-5: BROOF(t1), BROOF(t2), BROOF(t3).
- Factory Mutual (FM) Godkännande Klass: 4470.
- Kvalitetssäkringssystem enligt EN ISO 9001/14001.
Hållbarhet
5 år fr.o.m. produktionsdatum i oöppnad, oskadad originalförpackning.
Lagringsförhållanden
Rullarna skall lagras mellan +5°C och +30°C på pall i horisontalläge, skyddade för direkt solljus, regn och snö. Pallarna eller annat material skall ej staplas under transport eller lagring.
Varudeklaration
| EN 13956 |
Synliga defekter
| Godkänd | (EN 1850-2) |
Längd
| 15 m (-0% / +5%) | (EN 1848-2) |
Bredd
| 2 m (-0,5% / +1%) | (EN 1848-2) |
Effektiv tjocklek
| 2,0 mm (-5% / +10%) | (EN 1849-2) |
Rakhet
| ≤ 30 mm | (EN 1848-2) |
Planhet
| ≤ 10 mm | (EN 1848-2) |
Ytvikt
| 2,4 kg/m² (-5% / +10%) | (EN 1849-2) |
Systemstruktur
Följande tillbehör skall användas:
Sarnafil® T 66-15 D duk för detaljer
Sarnafil® TS 77-E remsor
Sarnafil® T FPO-belagd plåt
Sarnabar® / Sarnafast®
Sarnafil® T svetstråd
Sarnafil® T Prep / Sarnafil® T Wet Task Set
Sarnacol® T 660
Lösningsmedel T 660
Sarnafil® T Clean
Kompabilitet
Sarnafil® TS 77-20 E kan installeras på all slags värmeisolering och nivellerande lager som är lämpliga för taktäckning. Det krävs inget ytterligare separeringsskikt.
Sarnafil® TS 77-20 E är lämplig för montering direkt på befintlig, noggrant städad, jämn bitumentaktäckning, t ex renovering av gamla plana tak.
Färgändringar i takdukens yta kan inträffa vid direktkontakt med bitumen.
Motstånd mot slag
| hårt underlag | ≥ 900 mm |
| mjukt underlag | ≥ 1250 mm |
Hagelmotstånd
| fast underlag | ≥ 30 m/s |
| flexibelt underlag | ≥ 40 m/s |
Motstånd mot statisk last
| mjukt underlag | ≥ 20 kg |
| fast underlag | ≥ 20 kg |
Draghållfasthet
| längdriktning (md)1) | ≥ 900 N/50 mm |
| tvärriktning (cmd)2) | ≥ 800 N/50 mm |
1) md = med maskinriktning
2) cmd = mot maskinriktning
Töjning
| längdriktning (md)1) | ≥ 12% |
| tvärriktning (cmd)2) | ≥ 12% |
1) md = med maskinriktning
2) cmd = mot maskinriktning
Dimensionsstabilitet
| längdriktning (md)1) | ≤ |0,2| % |
| tvärriktning (cmd)2) | ≤ |0,1| % |
1) md = med maskinriktning
2) cmd = mot maskinriktning
Rivhållfasthet
| längdriktning (md)1) | ≥ 300 N |
| tvärriktning (cmd)2) | ≥ 300 N |
1) md = med maskinriktning
2) cmd = mot maskinriktning
Fläkmotstånd i fog
| ingen skada i skarven | (EN 12316-2) |
Skjuvningsmotstånd i fog
| ≥ 500 N/50 mm | (EN 12317-2) |
Vikbarhet vid låg temperatur
| ≤ -20°C | (EN 495-5) |
Utvändig brandpåverkan
| BROOF(t1) > 20° | (EN 1187) (EN 13501-5) |
Brandbeständighet
| Klass E | (EN ISO 11925-2 klassificering enligt EN 13501-1) |
Effekt av flytande kemikalier, inklusive vatten
| På begäran | (EN 1847) |
Exponering mot Bitumen
| Godkänd 3) | (EN 1548) |
3) Sarnafil® T är kompatibel med gammalt bitumen
Uv-exponering
| Godkänd (> 5000 h / klass 0) | (EN 1297) |
Vattentäthet
| Godkänd | (EN 1928) |
Solreflektans index
| Färg | Initial | efter 3 års åldring | Testinstitut |
| RAL 9016 SR | 112 | - | Intertek |
CRRC-testade produkter är listade i Cool Roof Rating Council (CRRC) produktdatabas.
USGBC LEED Betyg
| Färg | Initial | efter 3 års åldring |
| RAL 9016 SR | SRI > 82 | - |
Uppfyller minimikraven av LEED v4 SS Credit 5 Option 1 Värmeöreducering - Tak.
Applikation
Omgivande lufttemperatur
-20°C min. / +60°C max.
Underlagets temperatur
-30°C min. / +60°C max.
UNDERLAGETS KVALITET
Underlagets yta måste vara enhetlig, jämn och fri från skarpa utsprång eller grader mm.
Underlaget måste vara kompatibelt med takduken, beständigt mot lösningsmedel, rent, torrt och fritt från fett och damm. FPO-belagd plåt måste avfettas med Lösningsmedel T 660 innan lim används.
APPLICERING
Monteringsarbeten skall endast utföras av takmontörer som utbildats av Sika.
Applicering av vissa tillbehör, t ex kontaktlim / rengöringsmedel är begränsade till temperaturer över +5°C. Observera informationen i produktdatabladen.
Speciella åtgärder kan bli nödvändiga för installationer i omgivningstemperaturer under +5°C pga säkerhetskrav i enlighet med nationella bestämmelser.
