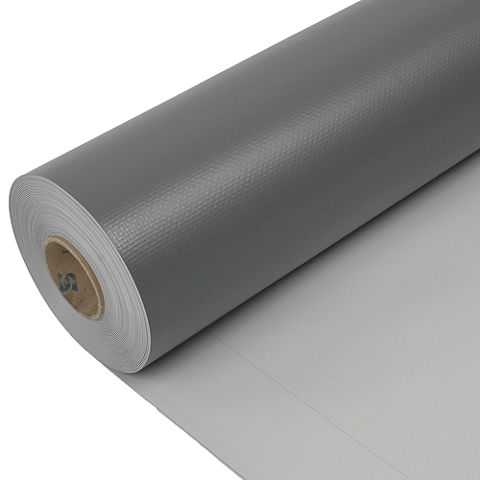

Sikaplan® VG-15
Sikaplan® VG-15 (tjocklek 1,5 mm) är en polyesterförstärkt syntetisk taktätningsduk i flera skikt baserad på polyvinylklorid (PVC) som innehåller UV-stabilisatorer och flammskyddsmedel enligt EN 13956. Sikaplan® VG-15 är en takduk som varmluftsvetsas och är framtagen för direkt exponering och utformad för användning i alla världens klimatförhållanden.
- Beständig mot UV-exponering
- Beständig mot permanent vindpåverkan
- Hög vattenånggenomsläpplighet
- Beständig mot vanlig miljöpåverkan
- Varmluftsvetsning
- Ingen användning av öppen låga
- Återvinningsbar
Användning
Takduk för tätning av:▪ Mekaniskt infäst taksystem
Fördelar
- Beständig mot UV-exponering
- Beständig mot permanent vindpåverkan
- Hög vattenånggenomsläpplighet
- Beständig mot vanlig miljöpåverkan
- Varmluftsvetsning
- Ingen användning av öppen låga
- Återvinningsbar
Förpackning
| Förpackningsenhet | Se prislista | Se prislista |
| Rullängd | 20,00 m | 20,00 m |
| Rullbredd | 1,54 m | 2,00 m |
| Rullvikt | 55,44 kg | 72,00 kg |
Se aktuell prislista för förpackningsvarianter.
Färg
| Yta | Matt |
| Färger | |
| Ovansida | Ljusgrå (närmast RAL 7047) |
| Undersida | Mörkgrå |
Dukens ovansida finns i andra färger på begäran, under förutsättning att en viss minimikvantitet beställs.
Produktinformation
MILJÖINFORMATION
- Konformitet med LEED v4 MRc 3 (Option 2): Byggvaruinformation och Optimering - Inköp av råvaror.
- Konformitet med LEED v4 MRc 4 (Option 2): Byggvaruinformation och Optimering - Materialbeståndsdelar.
- Konformitet med LEED v2009 MRc 4 (Option 2): Återvunnet innehåll.
GODKÄNNANDEN / STANDARDER
- CE-Märkning och Prestandadeklaration enligt EN 13956 - Polymera tätskikt för tätning av tak.
- FM-Godkännande, Överensstämmelsecertifikat, Sikaplan® VG, Godkännandeidentifikation Nr. 3X4A7.AM
Kemisk bas
Polyvinylklorid (PVC)
Hållbarhet
5 år fr.o.m. produktionsdatum.
Lagringsförhållanden
Rullarna skall lagras i oöppnad och oskadad originalförpackning i torra förhållanden och under temperaturer mellan +5 °C och +30 °C.
Lagras i horizontal position. Pallarna eller annat material skall ej staplas under transport eller lagring. Se förpackningen.
Varudeklaration
EN 13956 - Polymera tätskikt för taktätning
Synliga defekter
| Godkänd | (EN 1850-2) |
Längd
| 20,00 m (-0 % / +5 %) | (EN 1848-2) |
Bredd
| 1,54 m / 2,00 m (-0,5 % / +1 %) | (EN 1848-2) |
Effektiv tjocklek
| 1,5 mm (-5 % / +10 %) | (EN 1849-2) |
Rakhet
| ≤ 30 mm | (EN 1848-2) |
Planhet
| ≤ 10 mm | (EN 1848-2) |
Ytvikt
| 1,8 kg/m² (-5 % / +10 %) | (EN 1849-2) |
Systemstruktur
Följande produkter måste beaktas för användning beroende på takkonstruktion:
▪ Sikaplan®-18 D, homogen takduk för detaljer
▪ Formgjutna hörnstycken, förtillverkade hörn och röranslutningar
▪ Sika® Trocal® PVC-belagd plåt typ S
▪ Sika® Trocal Cleaner-2000
▪ Sika® Trocal Cleaner L-100
▪ Sika® Trocal C-733 (kontaktlim)
Ett omfattande tillbehörssortiment finns, t ex förtillverkade delar, takbrunnar, bräddavlopp, gångbaneplattor och dekorprofiler.
Kompabilitet
Ej kompatibel vid direkt kontakt med andra plaster, t.ex. EPS, XPS, PUR,PIR, PF. Ej resistent mot tjära, bitumen, olja och material som innehåller lösningsmedel.
Motstånd mot slag
| Hårt underlag | ≥ 400 mm |
| Mjukt underlag | ≥ 700 mm |
Hagelmotstånd
| Fast underlag | ≥ 21 m/s |
| Flexibelt underlag | ≥ 26 m/s |
Draghållfasthet
| Längs (md)1) | ≥ 1000 N/50mm |
| Tvärs (cmd)2) | ≥ 900 N/50mm |
1) md = med maskinriktning
2) cmd = mot maskinriktning
Töjning
| Längs (md)1) | ≥ 15 % |
| Tvärs (cmd)2) | ≥ 15 % |
1) md = med maskinriktning
2) cmd = mot maskinriktning
Dimensionsstabilitet
| Längs (md)1) | ≤ |0,5| % |
| Tvärs (cmd)2) | ≤ |0,5| % |
1) md = med maskinriktning
2) cmd = mot maskinriktning
Rivhållfasthet
| Längs (md)1) | ≥ 150 N |
| Tvärs (cmd)2) | ≥ 150 N |
1) md = med maskinriktning
2) cmd = mot maskinriktning
Fläkmotstånd i fog
| Felstatus: C, ingen skada i skarven | (EN 12316-2) |
Skjuvningsmotstånd i fog
| ≥ 600 N/50 mm | (EN 12317-2) |
Vikbarhet vid låg temperatur
| ≤ -25 °C | (EN 495-5) |
Utvändig brandpåverkan
| BROOF(t1) < 20° / > 20° BROOF(t2) | (EN 13501-5) |
Brandbeständighet
| Klass E | (EN ISO 11925-2, klassificering enligt EN 13501-1) |
Effekt av flytande kemikalier, inklusive vatten
| På begäran | (EN 1847) |
Uv-exponering
| Godkänd (> 5 000 h / klass 0) | (EN 1297) |
Vattentäthet
| Godkänd | (EN 1928) |
Applikation
Omgivande lufttemperatur
-15 °C min. / +60 °C max.
Underlagets temperatur
-25 °C min. / +60 °C max.
UTRUSTNING
Varmluftsvetsning av överlappsskarvar
Elektrisk varmluftsvetsutrustning så som handsvetsapparater och tryckrulle eller varmluftsvetsautomat med en styrd varmluftkapacitet på minst 600 °C.
Rekommenderad typ av utrustning:
- Manuell: Leister Triac
- Automatisk: Leister Varimat eller liknande
- Semi-automatisk: Leister Triac Drive
UNDERLAGETS KVALITET
Underlagets yta måste vara enhetlig, jämn och fri från skarpa utsprång eller kanter etc. Sikaplan® VG-15 måste vara separerad från inkompatibla underlag med ett effektivt skyddsskikt för att förebygga accelererad åldring. Det bärande skiktet skall vara kompatibelt med takduken, beständigt mot lösningsmedel, rent, torrt och fritt från fett och damm. PVC-belagd plåt skall avfettas med Sika® Trocal Cleaner-2000 innan lim appliceras.
APPLICERING
Installationsprocedur
Följ strikt installationsproceduren enligt metodbeskrivningar, monteringsanvisningar och arbetsinstruktioner som skall justeras enligt rådande förhållanden på arbetsplatsen.
Fästmetod – Allmänt
Takduken installeras genom att läggas ut löst (utan att sträcka takduken eller installera under spänning) med mekanisk infästning i överlappsskarvar eller utanför överlappning. Överlappsskarvarna svetsas med elektrisk svetsautomat.
Fästmetod - Punktinfästning
Sikaplan® VG-15 skall fästas med rät vinkel mot trapetsplåtriktning. Sikaplan® VG-15 fästs med infästningar och brickor / hylsor längs med den markerade linjen, 10 mm från dukkanten. Sikaplan® VG-15 överlappas med 100 mm. Infästningarna skall monteras enligt Sikas projektspecifika vindlastberäkning. Vid sarger och alla takgenomföringar skall takduken fästas med ytterligare infästningar och brickor / hylsor. Infästningar och brickor / hylsor skyddar Sikaplan® VG-15 takduk mot rivning och skjuvning genom vindkrafter.
Svetsmetod
Överlappsskarvarna skall svetsas med elektrisk utrustning för varmluftsvetsning. Svetsparametrarna omfattande temperatur, maskinhastighet, luftflöde och tryck och maskininställningar måste utvärderas, anpassas och kontrolleras på plats efter utrustningstypen och klimatsituationen före svetsning.
Test av överlappsskarvar
Skarvarna måste vara mekaniskt testade med skruvmejsel eller med testnål för att säkerställa att svetsningen är oskadad/slutförd. Ev. brister måste rättas till med varmluftsvetsning.
