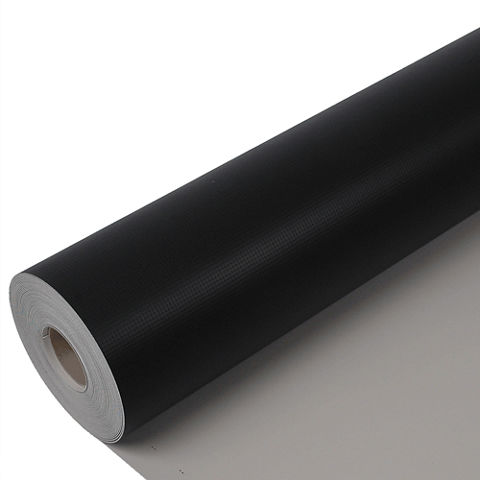

Sarnafil® TS 77-18 ER Tex

Sarnafil® TS 77-18 ER Tex

Takduk för exponerade tak och mekanisk infästning

Sarnafil® TS 77-18 ER Tex (tjocklek 1,8 mm) är en polyesterförstärkt syntetisk takduk i flera skikt, baserad på högkvalitativa flexibla polyolefiner (FPO) som innehåller UV-stabiliserare och ett inlägg av glasfiber enligt EN 13956. Sarnafil® TS 77-18 ER Tex är en takduk som varmluftsvetsas, är utformad för direkt exponering och för användning i alla världens klimatförhållanden. Sarnafil® TS 77-18 ER Tex är tillverkad med ett inlägg av glasfiber för dimensionsstabilitet och en polyesterarmering för hög styrka.

  • Beprövad under flera årtionden
  • Beständig mot permanent UV-strålning
  • Hög dimensionsstabilitet pga glasfiberinlägg
  • Motståndskraftig mot permanent vindpåverkan
  • Beständig mot vanlig miljöpåverkan
  • Beständig mot mikroorganismer
  • Rotbeständig
  • Kompatibel med gammal bitumen
  • Varmluftsvetsning utan användning av öppen låga
  • Präglad ovansida
  • Återvinningsbar

Produktdatablad Visa alla dokument

Användning

Takduk för mekaniskt infästa taksystem.

Fördelar

  • Beprövad under flera årtionden
  • Beständig mot permanent UV-strålning
  • Hög dimensionsstabilitet pga glasfiberinlägg
  • Motståndskraftig mot permanent vindpåverkan
  • Beständig mot vanlig miljöpåverkan
  • Beständig mot mikroorganismer
  • Rotbeständig
  • Kompatibel med gammal bitumen
  • Varmluftsvetsning utan användning av öppen låga
  • Präglad ovansida
  • Återvinningsbar


Förpackning

Förpackningsenhet:se prislista

Rullängd:15,00 m20,00 m
Rullbredd:2,00 m1,00 m
Rullvikt:61,50 kg41,00 kg

Färg

Yta:

matt, präglad

Färger:

Ovansida:

mellangrå (närmast RAL 7040)

antracitgrå (närmast RAL 7016)

Undersida:

svart

Produktinformation

Hållbarhet/ Certifieringar / Bedömningar

MILJÖINFORMATION

  • Konformitet med LEED v4 MRc 3 (Option 2): Byggvaruinformation och Optimering - Inköp av råvaror
  • Konformitet med LEED v4 MRc 4 (Option 2): Byggvaruinformation och Optimering - Materialbeståndsdelar
  • IBU Miljövarudeklaration (EPD) tillgänglig.

GODKÄNNANDEN / STANDARDER

CE-märkning och Prestandadeklaration (Declaration of Performance-DOP) enligt EN 13956 - Polymeric sheets for roof waterproofing


Produktinformation

Kemisk bas

Flexibla polyolefiner (FPO)

Hållbarhet

5 år från produktionsdatum i oöppnad, oskadad originalförpackning.

Lagringsförhållanden

Rullarna skall lagras i oöppnade originalförpackningar i torra förhållanden mellan +5 °C och +30 °C på pall i horisontalläge, skyddade för direkt solljus, regn och snö. Pallarna eller annat material skall ej staplas under transport eller lagring.

Varudeklaration

EN 13956 - Polymeric sheets for roof waterproofing

Synliga defekter

Godkänd

(EN 1850-2)

Längd

15,00 / 20,00 m (-0 % / +5 %)

(EN 1848-2)

Bredd

2,00 / 1,00 m (-0,5 % / +1 %)

(EN 1848-2)

Effektiv tjocklek

1,8 mm (-5 % / +10 %)

(EN 1849-2)

Rakhet

≤ 30 mm

(EN 1848-2)

Planhet

≤ 10 mm

(EN 1848-2)

Ytvikt

2,05 kg/m² (-5 % / +10 %)

(EN 1849-2)
Systeminformation

Systemstruktur

Följande tillbehör skall användas:

  • Sarnafil® T 66-15 D homogen takduk för detaljer
  • Sarnafil® T Metal Sheet T-belagd plåt
  • Sarnabar® skena för mekanisk infästning (linjär)
  • Sarnafil® T Prep / Sarnafil® T Wet Task Set före svetsning
  • Sarnacol® T 660 kontaktlim
  • Sarnafil® T Clean rengöringsmedel

Ett brett utbud av tillbehör finns t.ex. prefabricerade hörn, stosar, takbrunnar, utkastare, gångbaneplattor och dekorprofiler.

Kompabilitet

Sarnafil® TS 77-18 ER Tex kan installeras på all slags värmeisolering och nivellerande lager som är lämpliga för taktäckning. Det krävs inte några ytterligare separeringsskikt. Sarnafil® TS 77-18 ER Tex är lämplig för montering direkt på befintlig, noggrant städad, jämn bitumentaktäckning, t ex renovering av gamla plana tak. Skyddsskikt av S-Felt T 300 g (polyesterfilt) monteras på bitumentaktäckning och bitumenbaserade produkter. Färgändringar i takdukens yta kan inträffa vid direktkontakt med bitumen.
Teknisk information

Motstånd mot slag

hårt underlag

≥ 700 mm

mjukt underlag

≥ 1000 mm

Hagelmotstånd

fast underlag

≥ 25 m/s

flexibelt underlag

≥ 36 m/s

Motstånd mot statisk last

mjukt underlag

≥ 20 kg

fast underlag

≥ 20 kg

Draghållfasthet

längdriktning (md)1)

≥ 900 N/50 mm

tvärriktning (cmd)2)

≥ 800 N/50 mm

1) md = med maskinriktning
2) cmd = mot maskinriktning

Töjning

längdriktning (md)1)

≥ 12 %

tvärriktning (cmd)2)

≥ 12 %

1) md = med maskinriktning
2) cmd = mot maskinriktning

Dimensionsstabilitet

längdriktning (md)1)

≤ |0,2| %

tvärriktning (cmd)2)

≤ |0,1| %

1) md = med maskinriktning
2) cmd = mot maskinriktning

Rivhållfasthet

längdriktning (md)1)

≥ 300 N

tvärriktning (cmd)2)

≥ 300 N

1) md = med maskinriktning
2) cmd = mot maskinriktning

Fläkmotstånd i fog

Felläge: C, ingen skada på fog

(EN 12316-2)

Skjuvningsmotstånd i fog

≥ 500 N/50 mm

(EN 12316-2)

Vikbarhet vid låg temperatur

≤ -20 °C

(EN 495-5)

Utvändig brandpåverkan

BROOF (t2)(ENV 1187)

(EN 13501-5)

Brandbeständighet

Class E

(EN ISO 11925-2, classification to EN 13501-1)

Effekt av flytande kemikalier, inklusive vatten

På begäran

(EN 1847)

Exponering mot Bitumen

Godkänd3)

(EN 1548)

3) Sarnafil® T är kompatibel med gammal bitumen

Uv-exponering

Godkänd (> 5000 h / grade 0)

(EN 1297)

Vattentäthet

Godkänd

(EN 1928)

Applikation

Applicering

Omgivande lufttemperatur

-20 °C min. / +60 °C max.

Underlagets temperatur

-30 °C min. / +60 °C max.
Steg för applicering

UTRUSTNING

Elektrisk varmluftsutrustning, såsom manuell varmluftsvetsutrustning och tryckvalsar eller automatiska varmluftsvetsmaskiner med reglerad varmlufttemperatur på minst 600 °C.

Rekommenderad typ av utrustning:

Manuell svetsning: Leister Triac

Automatsvetsning: Sarnamatic 681

Semi-automatisk svetsning: Leister Triac Drive

UNDERLAGETS KVALITET

Underlagets yta måste vara enhetlig och fri från skarpa utsprång eller grader mm. Sarnafil® TS 77-18 ER Tex måste vara separerad från inkompatibla underlag/material med ett separationslager för att motverka accellererat åldrande. Separationslagret måste vara kompatibelt med membranet, beständigt mot lösningsmedel, rent, torrt och fritt från fett och damm. FPO-belagd plåt avfettas med rengöringsmedel innan lim används.



APPLICERING

Installationspocedur

Enligt de giltiga anvisningarna och dokument från tillverkaren av Sarnafil® TS 77-18 ER Tex för mekaniskt infästa taksystem

Fästmetod-Generell

Membranet installeras genom lösläggning (utan att sträcka membranet eller installeras under spänning) med mekanisk infästning i överlägg eller oberonde av överlägg. Överläggsskarvar varmluftssvetsas med speciell varmluftsutrustning.

Fästmetod-Punktinfästning

Sarnafil® TS 77-18 ER Tex måste alltid monteras i rät vinkel mot trapetsplåten. Sarnafil® TS 77-18 ER Tex
fästs med infästningar med  brickor/pluggar längs med den markerade linjen, 35 mm från takdukens kant. Sarnafil® TS 77-18 ER Tex överlappas med 120 mm. Vid uppvik och vid alla genomföringar måste Sarnafil® TS 77-18 ER Tex takduk säkras med Sarnabar®.

Svetsmetod

Innan svetsning måste skarvarna prepareras med Sarnafil® T Prep. Överläggsskarvarna svetsas med elektrisk varmluftsutrustning. Svetsparametrar inklusive temperatur, maskinhastighet, luftflöde, tryck och maskininställningar måste utvärderas, anpassas och kontrolleras på plats beroende på utrustningstyp och klimatförhållanden före svetsning.

Testning av överläggsskarvar

Skarvarna måste testas mekaniskt med skruvmejsel (runda kanter) för att garantera att svetsningen är integrerad/slutförd. Eventuella brister måste åtgärdas med varmluftsvetsning.
