Sarnafil® T Scupper round

Sarnafil® T Scupper round

Förtillverkad FPO utkastare

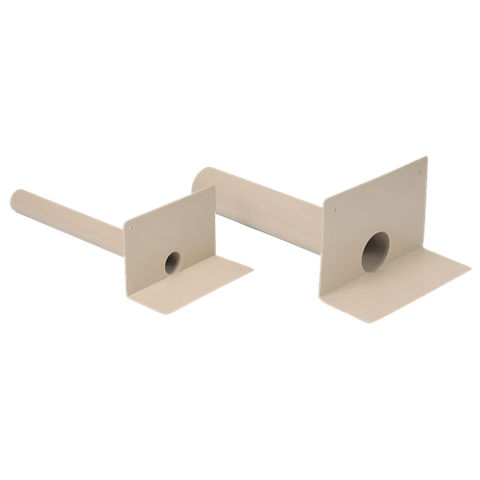

Sarnafil® T Scupper round är en förtillverkad formsprutad utastare av polyolefin för låglutande tak och för användnings i kombination med Sika takdukar som kan varmluftsvetas mot utkastaren.

  • Beständig mot UV exponering
  • Takduken kan svetsas direkt mot basplatten
  • Enkelt att montera
  • Kan varmluftsvetsas
  • Återvinningsbar
Produktdatablad Visa alla dokument

Användning

  • Bräddavlopp för takavvattning genom sargen på tak med Sarnafil® takdukar.


Fördelar

  • Beständig mot UV exponering
  • Takduken kan svetsas direkt mot basplatten
  • Enkelt att montera
  • Kan varmluftsvetsas
  • Återvinningsbar

Förpackning

Beroende på ordermängd och produktstorlek är produkterna packade på pall eller i kartong.

Färg

FärgBeige

Produktinformation

Produktinformation

Kemisk bas

Polypropylen (PP)

Hållbarhet

5 år från produktionsdatum

Lagringsförhållanden

Produkten skall lagras torrt i oöppnad, oskadad och förseglad originalförpackning och i temperaturer mellan + 5 °C och + 30 °C. Se alltid förpackning. Stapla inte pallar med rullar eller annat material ovanpå under tranport eller lagring.

Yta

Slät

Dimensioner

Avloppsrör

Basplatta

Vattenflöde

Ø Utsida

Längd

Lutningsvinkel

90° vinklad B × H/L

Vattendjup

55 mm / 75 mm

40 mm

450 mm

0°

250 mm × 150/100 mm

0,50 l/s 1)/ 0,75 l/s 1)

50 mm

450 mm

0°

250 mm × 150/100 mm

0,70 l/s 1) /1,00 l/s 1)

63 mm

465 mm

5°

320 mm × 200/120 mm

1,05 l/s / 1,40 l/s

75 mm

465 mm

5°

320 mm × 200/120 mm

1,25 l/s / 1,80l/s

90 mm

465 mm

5°

320 mm× 200/120 mm

1,45 l/s / 2,35 l/s

1) Kalkylerade värden

Tjocklek

3,0 mm
Systeminformation

Systemstruktur

Följande produkter skall användas beroende på takutformning:

  • Sarnafil® TG 66 - typer
  • Sarnafil® TS 77 - typer
  • Sarnafil® TG 76 - typer

Applikation

Applicering

Omgivande lufttemperatur

-20 °C min. / +60 °C max.

Underlagets temperatur

-30 °C min. / +60 °C max.
Steg för applicering

APPLICERING

Se relevant avsnitt i Monteringsanvisningar för: Sarnafil® T
