SikaWrap®-300 C

Enkelriktat vävd kolfiberväv avsedd för konstruktiva förstärkningstillämpningar som en del
av Sikas® förstärkningssystem

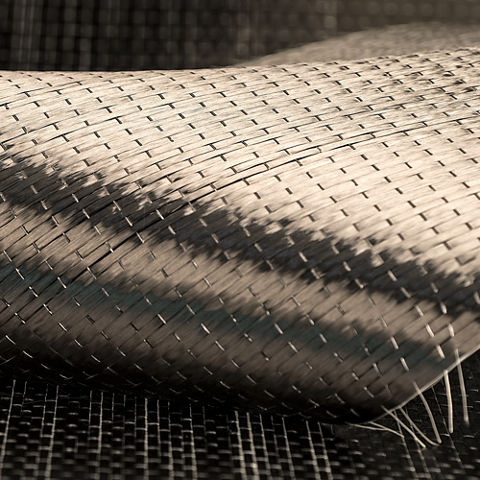

SikaWrap®-300 C är en enkelriktat vävd kolfiberväv med hög hållfasthet, avsedd för installation genom torr- eller våtapplicering.

  • Multifunktionell väv för användning i många olika förstärkningstillämpningar
  • Flexibel och lämplig för olika ytskikt och former (balkar, pelare, skorstenar, staplar, väggar, undersidor, silor etc.)
  • Låg densitet för minimal ytterligare vikt
  • Extremt kostnadseffektiv i jämförelse med traditionella förstärkningstekniker
Produktdatablad Visa alla dokument

Användning

Konstruktiv förstärkning av element eller konstruktioner av förstärkt betong, murverk, tegel och trä för att öka böjförmågan och skjuvbelastningskapaciteten för följande:

  • Förbättrad motståndskraft mot seismiska störningar i väggar av murbruk
  • Ersättning av stålarmering som saknas
  • Förbättrad hållfasthet och duktilitet i pelare
  • Ökad bärförmåga hos strukturella element
  • Möjliggör ändringar/anpassning av byggnadens användning och renovering
  • Korrigering av dimensionerings- och/eller konstruktionsrelaterade defekter
  • Ökad motståndskraft mot seismiska rörelser
  • Förbättrad brukstid och hållbarhet
  • Strukturell uppgradering för att följa nuvarande standarder


Fördelar

  • Multifunktionell väv för användning i många olika förstärkningstillämpningar
  • Flexibel och lämplig för olika ytskikt och former (balkar, pelare, skorstenar, staplar, väggar, undersidor, silor etc.)
  • Låg densitet för minimal ytterligare vikt
  • Extremt kostnadseffektiv i jämförelse med traditionella förstärkningstekniker

Förpackning

Vävens längd/rulle

Vävens bredd

4 rullar i en kartong

≥ 50 m

300 mm

Produktinformation

Hållbarhet/ Certifieringar / Bedömningar

MILJÖINFORMATION

För produktens bedömningar i byggkriteriesystem, se MiljöAppen.

Här hittar du även information om EC1, M1, länk till byggvarudeklaration, säkerhetsdatablad m.m.

MiljöAppen kan också nås genom att skriva in www.sikamiljoapp.se i din webbläsare.

GODKÄNNANDEN / STANDARDER

  • Poland: Technical Approval ITB AT-15-5604/2011: Zestaw wyrobów Sika CarboDur do wzmacniania i napraw konstrukcji betonowych
  • Poland: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika CarboDur® do wzmacniania konstrukcji obiektów mostowych
  • USA: ACI 440.2R-08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures, July 2008
  • UK: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2012.

Produktinformation

Konstruktion

Fiberriktning

0° (enkelriktad)

Varp

Svart kolfiber 99 %

Väft

Vita, termoplastiska, värmefixerade kolfibrer 1 %

Fibertyp

Utvalda kolfibrer med medelhög hållfasthet

Hållbarhet

24 månader från produktionsdatum

Lagringsförhållanden

Produkten skall lagras i oöppnad, oskadad och förseglad originalförpackning i torra förhållanden vid temperaturer mellan +5 °C och +30 °C.
Skydda mot direkt solljus.

Härdningshastighet

1,82 g/cm3

Härdningshastighet

0,167 mm (baserat på fiberinnehållet)

Densitet

304 g/m2 ± 10 g/m2 (endast kolfiber)

Härdningshastighet Fetod

4 000 N/mm2(ISO 10618)

Härdningshastighet F Metod

230 000 N/mm2(ISO 10618)

Härdningshastighet F Eetod

1,7 %

(ISO 10618)
Systeminformation

Systemstruktur

Systemuppbyggnaden och konfigurationen måste följas exakt enligt beskrivningen och får inte ändras.

Limprimer för betongunderlag

Sikadur®-330

Impregnerings-/lamineringsharts

Sikadur®-330 or Sikadur®-300

Väv för konstruktiv förstärkning

SikaWrap®-300 C

För detaljerad information om Sikadur®-330 eller Sikadur®-300 tillsammans med appliceringsinstruktionerna för hartsen och väven,
se produktdatabladet för Sikadur®-330 eller Sikadur®-300 och relevant metodbeskrivning.
Teknisk information

Härdningshastighet

0,167 mm

Härdningshastighet Netod

167 mm2 per breddmeter

Laminat Draghållfasthet

Genomsnittlig

Karakteristisk

3 500 N/mm2

3 200 kN/mm2

Laminat Elasticitetsmodul

Genomsnittlig

Karakteristisk

225 kN/mm2

220 kN/mm2

Genomsnittlig

Karakteristisk

220 kN/mm2

210 kN/mm2

* modifieringsprov med 50 mm

Värden uppmätta i fiberns längdriktning.
Ett lager, minst 27 prover per testserie.

Laminat Brottöjning

1,56 %(enligt EN 2561)

1,59 %

(enligt ASTM D 3039)

Dragmotstånd

Genomsnittlig

Karakteristisk

585 N/mm

534 N/mm

Dragstyvhet

Genomsnittlig

Karakteristisk

37,6 MN/m

36,7 MN/m

37,6 kN/m per ‰ töjning

36,7 kN/m per ‰ töjning

Genomsnittlig

Karakteristisk

36,7 MN/m

35,1 MN/m

36,7 kN/m per ‰ töjning

35,1 kN/m per ‰ töjning



Applikation

Åtgång

Förbrukning

Torrapplicering med Sikadur®-330

Det 1:a lagret inklusive primerlagret

1,0–1,5 kg/m2

Efterföljande lager

0,8 kg/m2

Våtapplicering med  Sikadur®-300, primer Sikadur®-330

Primerlager

0,4–0,6 kg/m2

Vävens lager

0,6 kg/m2

Se även relevant metodbeskrivning för mer information.
Steg för applicering

UNDERLAGETS KVALITET

Minsta dragstyrka hos underlaget: 1,0 N/mm2 eller vad som anges i förstärkningsdimensioneringen.
Se även relevant metodbeskrivning för mer information.

FÖRBEREDELSER AV UNDERLAGET

Betongen måste rengöras och förbehandlas för att få en öppen texturerad yta utan hud och föroreningar.
Se även relevant metodbeskrivning för mer information.
