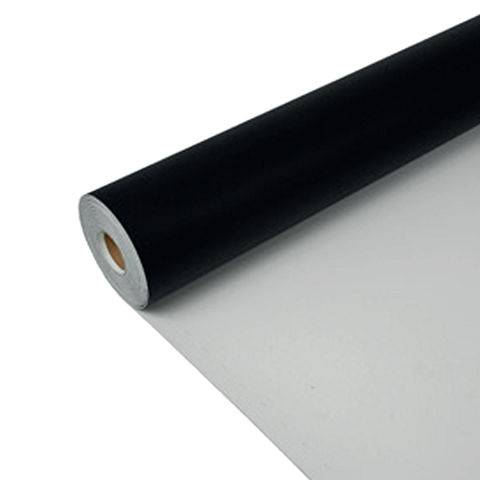

Sikaplan® TM-15
Takduk för övertäckning och mekanisk infästning (inbyggda tätskikt)
Sikaplan® TM-15 (tjocklek 1,5 mm) är en polyesterförstärkt, syntetisk takduk i flera skikt baserad på högkvalitativa flexibla polyolefiner (FPO) som innehåller UV-stabiliserare och brandhämmande medel enligt EN 13956. Sikaplan® TM-15 är en takduk som varmluftsvetsas och som är utformad för direkt exponering och för användning i alla världens klimatförhållanden.
- Beständig mot permanent UV-strålning.
- Beständig mot permanent vindpåverkan.
- Beständig mot vanlig miljöpåverkan.
- Beständig mot mikroorganismer.
- Kompatibelt med gammalt bitumen.
- Varmluftsvetsning utan användning av öppen låga.
- Återvinningsbar.
Användning
Takduk för:- Mekaniskt infästa tak.
Fördelar
- Beständig mot permanent UV-strålning.
- Beständig mot permanent vindpåverkan.
- Beständig mot vanlig miljöpåverkan.
- Beständig mot mikroorganismer.
- Kompatibelt med gammalt bitumen.
- Varmluftsvetsning utan användning av öppen låga.
- Återvinningsbar.
Förpackning
| Förpackningsenhet: | se prislista | |
| Rullängd: | 40,00 m | 20,00 m |
| Rullbredd: | 1,00 m | 2,00 m |
| Rullvikt: | 66,00 kg | 66,00 kg |
Färg
| Yta: | matt |
| Färg | |
| Ovansida: | vit (närmast RAL 9016) |
| Undersida: | svart |
Produktinformation
MILJÖINFORMATION
- Konformitet med LEED v4 SSc 5 (Option 1): Värme ö-reducering - Tak (gäller bara trafikvit).
- Konformitet med LEED v4 MRc 2 (Option 1): Byggvarudeklaration och Optimering – Miljövarudeklaration.
- Konformitet med LEED v4 MRc 3 (Option 2): Byggvarudeklaration och Optimering - Inköp av råvaror.
- Konformitet med LEED v4 MRc 4 (Option 2): Byggvarudeklaration och Optimering - Materialbeståndsdelar.
- Konformitet med LEED v2009 SSc 7.2 (Option 1): Värme ö-effekt - Tak (gäller bara trafikvit).
- Konformitet med LEED v2009 MRc 4 (Option 2): Återvunnet innehåll.
GODKÄNNANDEN / STANDARDER
Sikaplan® TM-15 är utformad och tillverkad för att uppfylla de flesta internationellt erkända standarder.
- Polymera tätskikt för tätning av tak enligt EN 13956, certifierad av anmälda organ 1213-CPD-4855 och försedd med CE-märkning.
- Reaktion vid brandpåverkan enligt EN 13501-1.
- Utvändig brandpåverkan testad enligt EN 1187 och klassificerad enligt EN 13501-5: BROOF (t1).
- Factory Mutual (FM) Godkännandeklass: 4470.
- Kvalitetssäkringssystem enligt EN ISO 9001/14001.
Hållbarhet
5 år från produktionsdatum i oöppnad, oskadad originalförpackning.
Lagringsförhållanden
Rullarna skall lagras mellan +5°C och +30°C på pall i horisontalläge, skyddade för direkt solljus, regn och snö. Pallarna eller annat material skall ej staplas under transport eller lagring.
Varudeklaration
EN 13956
Synliga defekter
| Godkänd | (EN 1850-2) |
Längd
| 40,00 / 20,00 m (- 0% / + 5%) | (EN 1848-2) |
Bredd
| 1,00 / 2,00 m (- 0,5% / + 1%) | (EN 1848-2) |
Effektiv tjocklek
| 1,50 mm (- 5% / + 10%) | (EN 1849-2) |
Rakhet
| ≤ 30 mm | (EN 1848-2) |
Planhet
| ≤ 10 mm | (EN 1848-2) |
Ytvikt
| 1,65 kg/m² (- 5% / + 10%) | (EN 1849-2) |
Systemstruktur
Följande tillbehör skall användas:
- Sarnafil® T 66-15 D homogen takduk för detaljer
- Sarnafil® T Metal Sheet T-belagd plåt
- Sarnabar® skena för mekanisk infästning (linjär)
- Sarnafil® T Prep / Sarnafil® T Wet Task Set före svetsning
- Sarnacol® T 660 kontaktlim
- Sarnafil® T Clean rengöringsmedel
Ett brett utbud av tillbehör finns t.ex. prefabricerade hörn, stosar, takbrunnar, utkastare.
Kompabilitet
Sikaplan® TM-15 kan installeras på all slags värmeisolering och nivellerande lager som är tillämpliga för taktäckning. Det krävs inte några ytterligare separationsskikt. Sikaplan® TM-15 är lämplig för montering direkt på befintlig, noggrant städad, jämn bitumentaktäckning, t ex vid renovering av gamla plana tak. Skyddsskikt av S-Felt 300 (polyesterfilt) monteras på bitumentäckning och bitumenbaserade produkter vid behov. Färgändringar i takdukens yta kan inträffa vid direktkontakt med bitumen.
Motstånd mot slag
| hårt underlag | ≥ 700 mm |
| mjukt underlag | ≥ 900 mm |
Hagelmotstånd
| fast underlag | ≥ 22 m/s |
| flexibelt underlag | ≥ 30 m/s |
Motstånd mot statisk last
| mjukt underlag | ≥ 20 kg |
| fast underlag | ≥ 20 kg |
Draghållfasthet
| längdriktning (md)1) | ≥ 1100 N/50 mm |
| tvärriktning (cmd)2) | ≥ 1100 N/50 mm |
1) md = med maskinriktning
2) cmd = mot maskinriktning
Töjning
| längdriktning (md)1) | ≥ 13 % |
| tvärriktning (cmd)2) | ≥ 13 % |
1) md = med maskinriktning
2) cmd = mot maskinriktning
Dimensionsstabilitet
| längdriktning (md)1) | ≤ |0,5| % |
| tvärriktning (cmd)2) | ≤ |0,2| % |
1) md = med maskinriktning
2) cmd = mot maskinriktning
Rivhållfasthet
| längdriktning (md)1) | ≥ 300 N |
| tvärriktning (cmd)2) | ≥ 300 N |
1) md = med maskinriktning
2) cmd = mot maskinriktning
Fläkmotstånd i fog
| Ingen skada i skarven | (EN 12316-2) |
Skjuvningsmotstånd i fog
| ≥ 500 N/50 mm | (EN 12317-2) |
Vikbarhet vid låg temperatur
| ≤ -25°C | (EN 495-5) |
Utvändig brandpåverkan
| (EN 1187) |
| BROOF (t1) < 20° C | (EN 13501-5) |
Brandbeständighet
| Klass E | (EN ISO 11925-2, klassificering enligt EN 13501-1) |
Effekt av flytande kemikalier, inklusive vatten
| På begäran | (EN 1847) |
Exponering mot Bitumen
| Godkänd3) | (EN 1548) |
3) Sikaplan® TM är kompatibel med gammal bitumen
Uv-exponering
| Godkänd (> 5000 h / klass 0) | (EN 1297) |
Vattentäthet
| Godkänd | (EN 1928) |
Solreflektans index
| Färg | Initialt | Efter 3 års åldring | Testinstitut |
| RAL 9016 | 100 | - | CRRC |
CRRC-testade produkter är listade i Cool Roof Rating Council:s (CRRC) produktdatabas.
USGBC LEED Betyg
| Färg | Initialt | Efter 3 års åldring |
| RAL 9016 | SRI > 82 | - |
Uppfyller minimikraven av LEED V4 SS Credit 5 Option 1 Värmeö-reducering - Tak.
Applikation
Omgivande lufttemperatur
-15°C min. / +60°C max.
Underlagets temperatur
-25°C min. / +60°C max.
UNDERLAGETS KVALITET
Underlagets yta måste vara enhetlig, jämn och fri från skarpa utsprång eller grader mm.
Underlaget måste vara kapatibelt med takduken, beständigt mot lösningsmedel, rent, torrt och fritt från fett och damm. FPO-belagd plåt måste avfettas med Sarnafil® T Clean innan lim används.
APPLICERING
Monteringsarbeten skall endast utföras av takmontörer som utbildats av Sika.
Applicering av vissa tillbehör, t ex kontaktlim/rengöringsmedel är begränsade till temperaturer över +5°C. Obervera informationen i produktdatablad. Speciella åtgärder kan bli nödvändiga för installationer i omgivningstemperaturer under +5°C pga säkerhetskrav i enlighet med nationella bestämmelser.
