Sika® CarboShear L

Skjuvförbindningar av kolfibrer för konstruktiv förstärkning som en del av kolfiberförstärkningssystemet Sika CarboDur®

Sika® CarboShear L är ett kolfiberlaminat för skjuvförstärkning som utformats för att förstärka skjuvkrafter i betong och för att förankra CarboDur®-bandens ändar. De ingår i kolfiberförstärkningssystemet Sika CarboDur®.
Skjuvförstärkningen av typen Sika® CarboShear L limmas på betongen med epoxihartsbaserat lim Sikadur®-30. Se separat metodbeskrivning Sika CarboShear L system nr: 850 4106.
Se det separata produktdatabladet för mer detaljerad information angående om vart och ett av dessa lim.

  • Testat förankringssystem
  • Rostar inte
  • Mycket hög hållfasthet och hållbarhet
  • Förbättrad skjuvkraft och spjälkkraft
  • Väldefinierad förankring
  • Lätt
  • Låg övergripande tjocklek, kan målas över
  • Lätt att transportera
  • Lätt att installera – ingen tung transport- och installationsutrustning
  • Utomordentlig motståndskraft mot utmattning
  • Minimal förberedelse av skjuvförbindningen krävs.
  • Minimal estetisk påverkan
Produktdatablad Visa alla dokument

Användning

Sika® CarboShear L-profiler används för att förbättra, öka eller återställa prestandan och skjuvkraften hos konstruktioner för följande:
Ökad bärförmåga:
  • Ökar bärförmågan hos balkar
  • För installation av tyngre maskiner
  • För ändringar av byggnadens användning

Skador i bärande stomelement orsakade av följande:
  • Försämring av de ursprungliga byggmaterialen
  • Korrosion på armeringen
  • Olyckshändelser (påkörningsskador, jordbävningar, brand etc.)

Förbättring av användbarhet och hållbarhet:
  • Minskad deflektion och sprickvidd
  • Spänningsminskning i armering
  • Förbättrad motståndskraft mot utmattning
  Ombyggnad:
  • Nedtagning av väggar och/eller pelare
  • Borttagning av golv- och väggsektioner för att skapa åtkomst/öppningar
  • Förändrad utformningsfilosofi

För reparation av utformnings- eller konstruktionsdefekter, t.ex. följande:
  • Otillräcklig/bristfällig förstärkning
  • Otillräcklig/bristfällig dimensionering

Fördelar

  • Testat förankringssystem
  • Rostar inte
  • Mycket hög hållfasthet och hållbarhet
  • Förbättrad skjuvkraft och spjälkkraft
  • Väldefinierad förankring
  • Lätt
  • Låg övergripande tjocklek, kan målas över
  • Lätt att transportera
  • Lätt att installera – ingen tung transport- och installationsutrustning
  • Utomordentlig motståndskraft mot utmattning
  • Minimal förberedelse av skjuvförbindningen krävs.
  • Minimal estetisk påverkan

Förpackning

Levereras i förpackningar med 20 profiler eller styckvis

Färg

Kolfiberförstärkt polymer med en epoximatris, svart

Produktinformation

Hållbarhet/ Certifieringar / Bedömningar

MILJÖINFORMATION

För produktens bedömningar i byggkriteriesystem, se MiljöAppen.


Här hittar du även information om EC1, M1, länk till byggvarudeklaration, säkerhetsdatablad m.m.
MiljöAppen kan också nås genom att skriva in www.sikamiljoapp.se i din webbläsare.




GODKÄNNANDEN / STANDARDER

  • Poland: Technical Approval ITB AT-15-5604/2011: Zestaw wyrobów Sika CarboDur do wzmacniania i napraw konstrukcji betonowych
  • Poland: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych
  • EMPA Test Report 169’219 E/1: Testing of CFRP shear strips on reinforced concrete T-beams T1 and T2, Swiss Federal Laboratories for Materials Testing and Research EMPA, 1998
  • EMPA Test Report 169’219 E/2: Testing of CFRP shear strips. Flexural beam T3, Swiss Federal Laboratories for Materials Testing and Research EMPA, 1998
  • EMPA Test Report 116/7: Shear strengthening with prefabricated CFRP L-shaped plates, Test beams S1 to S6, Swiss Federal Laboratories for Materials Testing and Research EMPA, 2002
Produktinformation

Fibervolym innehåll

> 56 %

Hållbarhet

Obegränsad förutsatt att lagringsvillkoren är uppfyllda

Lagringsförhållanden

Förvaras i original, oöppnad, förseglad och oskadad förpackning i torra förhållanden vid temperaturer på max. +50 °C. Skydda från direkt solljus.
Transport: endast i originalförpackning eller skyddat, på motsvarande sätt, mot mekaniska skador.

Dimensioner

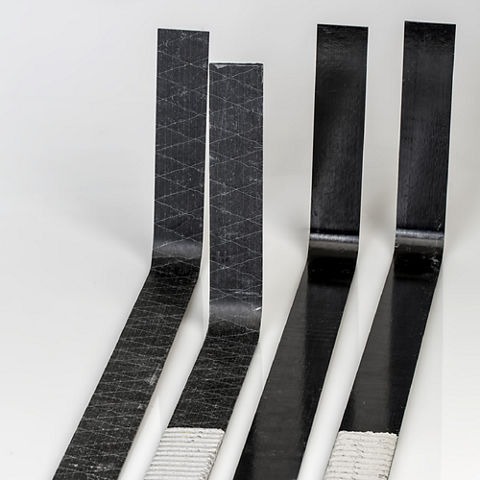

Sika® CarboShear L är ett kolfiberförstärkt L-format band med en 90° böj.

Typ

Sidans längd, kortSidans längd, lång

Bredd

Nominell tjocklek

4/20/50

200 mm

500 mm

40 mm

2 mm

4/30/70

300 mm

700 mm

40 mm

2 mm

4/50/100

500 mm

1,000 mm

40 mm

2 mm

4/80/150800 mm1,500 mm40 mm2 mm

Sidans längd kan kapas till rätt storlek (med diamantskiva). Böjzonens inre radie uppgår till 25 mm för alla storlekar.
Teknisk information

Laminat Draghållfasthet

Medelvärde

> 1 350 N/mm2

Mekaniska värden som erhålls från fibrernas längdriktning, om man antar att det rör sig om en nominell tjocklek på 2 mm

Laminat Elasticitetsmodul

Medelvärde

95 000 N/mm2

Mekaniska värden som erhålls från fibrernas längdriktning, om man antar att det rör sig om en nominell tjocklek på 2 mm

Laminat Brottöjning

Medelvärde

> 1,30 %

Mekaniska värden som erhålls från fibrernas längdriktning, om man antar att det rör sig om en nominell tjocklek på 2 mm

Applikation

Åtgång

Förbrukning

Se ”Metodbeskrivning för Sika CarboShear utanpåliggande skjuvförstärkning”, ref: 850 41 06.
Steg för applicering

UNDERLAGETS KVALITET

Rekommenderad minsta draghållfasthet hos betongen efter förbehandling av ytan:

  • Genomsnitt: 2,0 N/mm2
  • Minst: 1,5 N/mm2


Den faktiska draghållfastheten hos betongen efter förbehandlingen av ytan måste kontrolleras och bekräftas.
När draghållfastheten hos betongen underskrider de angivna minimikraven finns alternativa förstärkningslösningar från Sika tillgängliga: Se produktdatabladet för SikaWrap®-väv.
Betongen måste i allmänhet vara äldre än 28 dagar (beroende på härdningsförhållandena och betongtypen etc.).

FÖRBEREDELSER AV UNDERLAGET

Se ”Metodinformation för Sika CarboShear utanpåliggande skjuvförstärkning”, ref: 850 41 06.
