Sika Waterbar® - Tricomer® Type DA
Fogband för fogförsegling i vattentäta betongkonstruktioner i enlighet med DIN 18541-1/-2

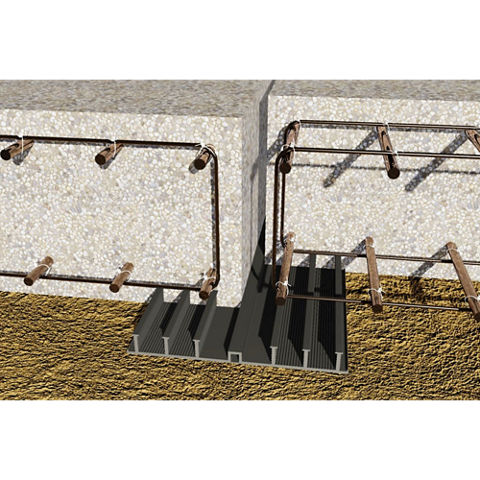

Tricomer är högflexibla fogband tillverkade av PVC/NBR copolymer för tätning av expansions- och konstruktionsfogar i vattentäta betongkonstruktioner. De finns i en mängd olika typer och dimensioner för att passa olika konstruktioner och applikationer.
- Hög draghållfasthet och töjning
- Permanent flexibla och hög återhämtningsförmåga
- Lämpliga för medelhöga vattentryck och belastningar
- Resistenta mot naturliga medier som är aggressiva mot betong
- Ej kompatibel med bitumen
- Resistenta mot en stor mängd olika kemiska ämnen (provning behövs för ytterligare specifika fall)
- Robusta sektioner för hantering på arbetsplats
- Svetsbar
Användning
- Tätning av fogar i betongkonstruktioner
- Tätning av expansions- och konstruktionsfogar i platsgjutna betongkonstruktioner
- Källare i bostadshus
- Källare i kommersiella byggnader, underjordiska parkeringshus
- Vattenreningsverk
- Dammar
- Utformnings- och installations principer i enlighet med DIN V 18197
- Fogsystem i enlighet med DIN V 18197 och DIN 18541
Fördelar
- Hög draghållfasthet och töjning
- Permanent flexibla och hög återhämtningsförmåga
- Lämpliga för medelhöga vattentryck och belastningar
- Resistenta mot naturliga medier som är aggressiva mot betong
- Ej kompatibel med bitumen
- Resistenta mot en stor mängd olika kemiska ämnen (provning behövs för ytterligare specifika fall)
- Robusta sektioner för hantering på arbetsplats
- Svetsbar
Förpackning
- Standardrullar på 20 eller 25 meter beroende på profil, på Euro- eller engångs-pallar
- Fabriksproducerade fogbandsrullar på Euro- eller engångspall beroende på storleken
Färg
Svart
Produktinformation
MILJÖINFORMATION
För produktens bedömningar i byggkriteriesystem, se MiljöAppen.
Här hittar du även information om EC1, M1, länk till byggvarudeklaration, säkerhetsdatablad m.m.
MiljöAppen kan också nås genom att skriva in www.sikamiljoapp.se i din webbläsare.
GODKÄNNANDEN / STANDARDER
- DIN 18541–1/-2
- DIN 18197
- WU - direktiv DAfStb
- Svetsningsinstruktioner
- Svetsutrustning, instruktionsmanual
- Metodbeskrivning
Testcertifikat/godkännanden:
- Intyg om överensstämmelse DIN 18541, del 1 och 2
- Extern kontroll av institutet MPA NRW
- Testcertifikat för resistens mot avloppsslam, flytande gödsel och kommunalt avloppsvatten
- Tillverkarens testcertifikat
Kemisk bas
Tricomer NB = termoplastisk copolymer baserad på PVC-P med NBR, ej kompatibel med bitumen
Hållbarhet
Produkten har ingen hållbarhetstid om den förvaras på rätt sätt
Lagringsförhållanden
Förvaras på pallar, som de levereras med, på en plan yta
- För långtidsförvaring ≥ 6 månader i slutet utrymme: Förvaringsutrymmet ska vara täckt, svalt, torrt, fritt från damm och måttligt ventilerat. Tricomer fogband måste skyddas från värmekällor och starkt artificiellt ljus med hög UV-halt.
- För korttidsförvaring> 6 veckor och <6 månader I slutet utrymme: Samma som för långtidsförvaring. På byggarbetsplatsen, utomhus: Torrt utrymme med lämpligt skyddande överdrag för att undvika direkt solljus, snö och is eller någon annan form av förorening. Förvaras åtskilt från andra potentiellt skadliga material, anläggning och utrustning så som konstruktionsstål, armering och bränslen etc. Förvaras avskilt från vägar och trafik.
- För korttidsförvaring ≤ 6 veckor. Skyddas från föroreningar och skadegörelse. Skyddas med lämpligt överdrag från starkt solljus och snö eller is.
Systemstruktur
Fogbandsform:
Gränserna för vattentryck och spänning som anges i tabellen nedan i enlighet DIN V 181987, gäller för standardanvändning utan ytterligare specifika provningar. Andra värden kan användas när exakta uppgifter om alla relevanta spänningar och konstruktionskrav är tillgängligt
| Total Bredd (mm) a | Bredd på expansionsenheten (mm) b | Tjocklek (mm) c | Tätningsribbor N / f (mm) | Vattentryck (bar) | Resulterande Rörelse Vr (mm) |
| DA 240/25 | |||||
| 240 | 90 | 4,5 | 4 / 25 | 0 / 0,2 | 25 / 20 |
| DA 240/35 | |||||
| 240 | 104 | 5 | 4 / 35 | 0 / 0,2 | 25 / 20 |
| DA 320/25 | |||||
| 330 | 104 | 4,5 | 6 / 25 | 0 / 0,3 | 27 / 20 |
| DA 320/35 | |||||
| 330 | 104 | 5 | 6 / 35 | 0 / 0,7 | 30 / 20 |
| DA 500/25 | |||||
| 500 | 124 | 4,5 | 8 / 25 | 0 / 0,3 | 35 / 20 |
| DA 500/35 | |||||
| 500 | 124 | 5 | 8 / 35 | 0 / 1,0 | 35 / 20 |
| Total bredd (mm) | Bredd på expansionsenheten (mm) | Tjocklek (mm) | Bredd på förseglingsdelen N / f (mm) | Vattentryck (bar) | Resulterande Rörelse Vr (mm) |
| DA 240 Edge A * | |||||
| 130/111 | 55/36 | 4,5 | 4 / 20 | 0 1) | 15 1) |
| DA 240 Edge W * | |||||
| 130/131 | 55/56 | 4,5 | 4 / 20 | 0 1) | 15 1) |
| DA 320 Edge A * | |||||
| 176/156 | 63/43 | 4,5 | 6 / 20 | 0 1) | 15 1) |
| DA 320 Edge W * | |||||
| 176/176 | 63/63 | 4,5 | 6 / 20 | 0 1) | 15 1) |
A = Extern förankring W = Intern/Extern förankring
* Fogband i enlighet med DIN 18541-2
1) Särskild projektrelaterad information
Vr = Resulterande Rörelse Vr = (vx² + vy² + vz²) ½
N = Antal tätningsribbor med DA och FA
f = Höjd på tätningsribbor
Hårdhet Shore A
| 67 ± 5 | DIN 53505 |
Draghållfasthet
| ≥ 10 MPa | DIN EN ISO 527-2 |
Töjning
| ≥ 350 % | DIN EN ISO 527-2 |
Rivhållfasthet
| ≥ 12 N/mm | DIN ISO34-1 |
Brukstemperatur
| För trycksatt vatten | -20 °C till +40 °C |
| För icke trycksatt vatten | -20 °C till +60 °C |
Kemisk resistens
Exponering mot andra temperaturer och kemiska ämnen:
Vid speciella påfrestningar och exponering mot andra temperaturer och/eller kemiska medier utanför de ämnen och situationer som specifikt definieras i DIN 4033, är separata provningar alltid nödvändiga.
